Φορητή συσκευή σημειακής συγκόλλησης τελευταίας γενιάς, σχεδιασμένη τόσο για επαγγελματική χρήση όσο και για ερασιτεχνικές εργασίες στο εργαστήριο.

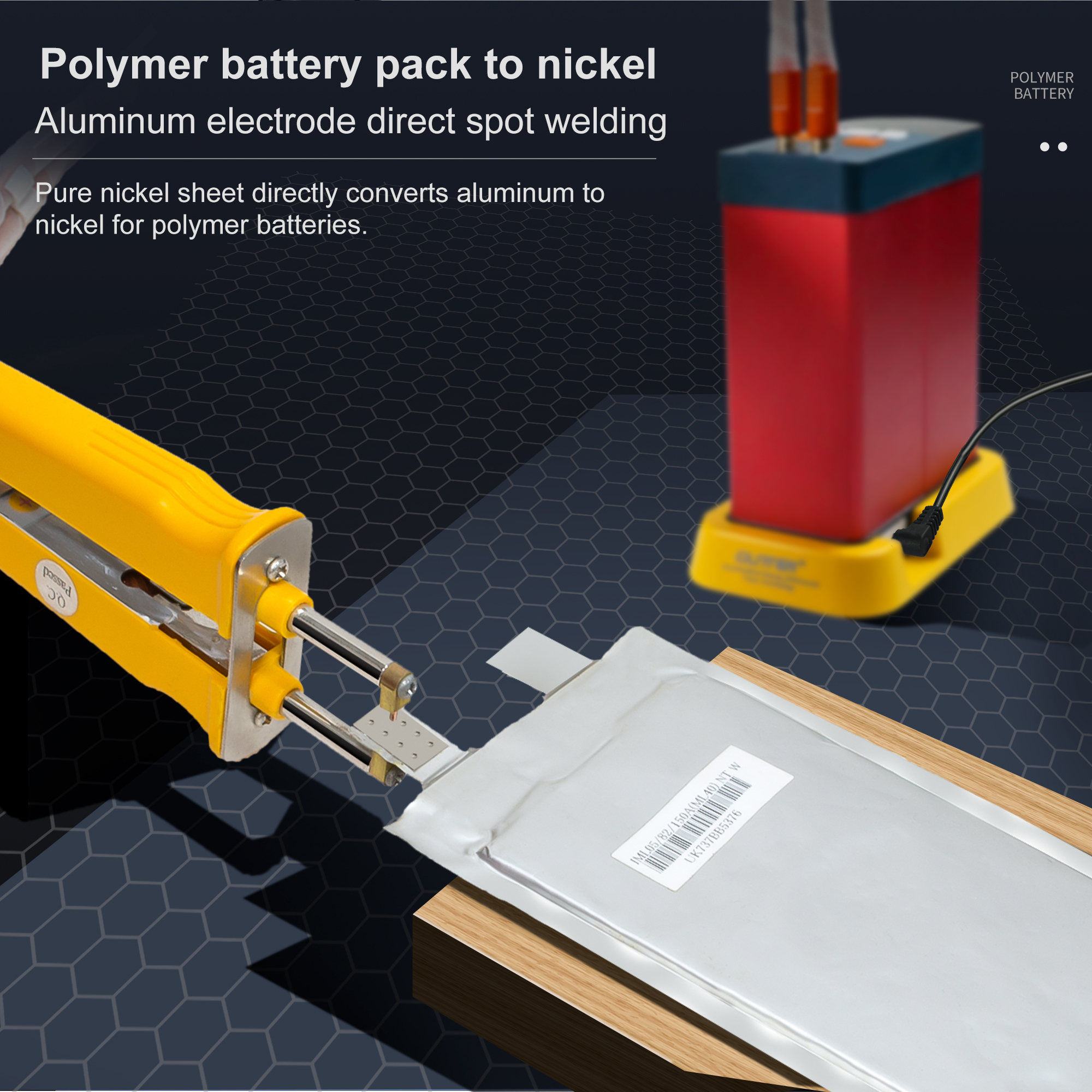

Το κύριο πεδίο εφαρμογής είναι η συγκόλληση ακριβείας αλουμινίου και νικελίου σε μπαταρίες φωσφορικού σιδήρου λιθίου (LiFePO4) και συσσωρευτές, καθώς και συνδέσεις νικελίου-νικελίου / χάλυβα-χάλυβα σε μπαταρίες ιόντων λιθίου (Li-Ion).

Προηγμένη τεχνολογία και σύστημα τροφοδοσίας

Δυνατότητες και χαρακτηριστικά του σημείου συγκόλλησης

Χειρισμός, έλεγχος και εργονομία εργασίας

Ασφάλεια και μηχανική κατασκευή

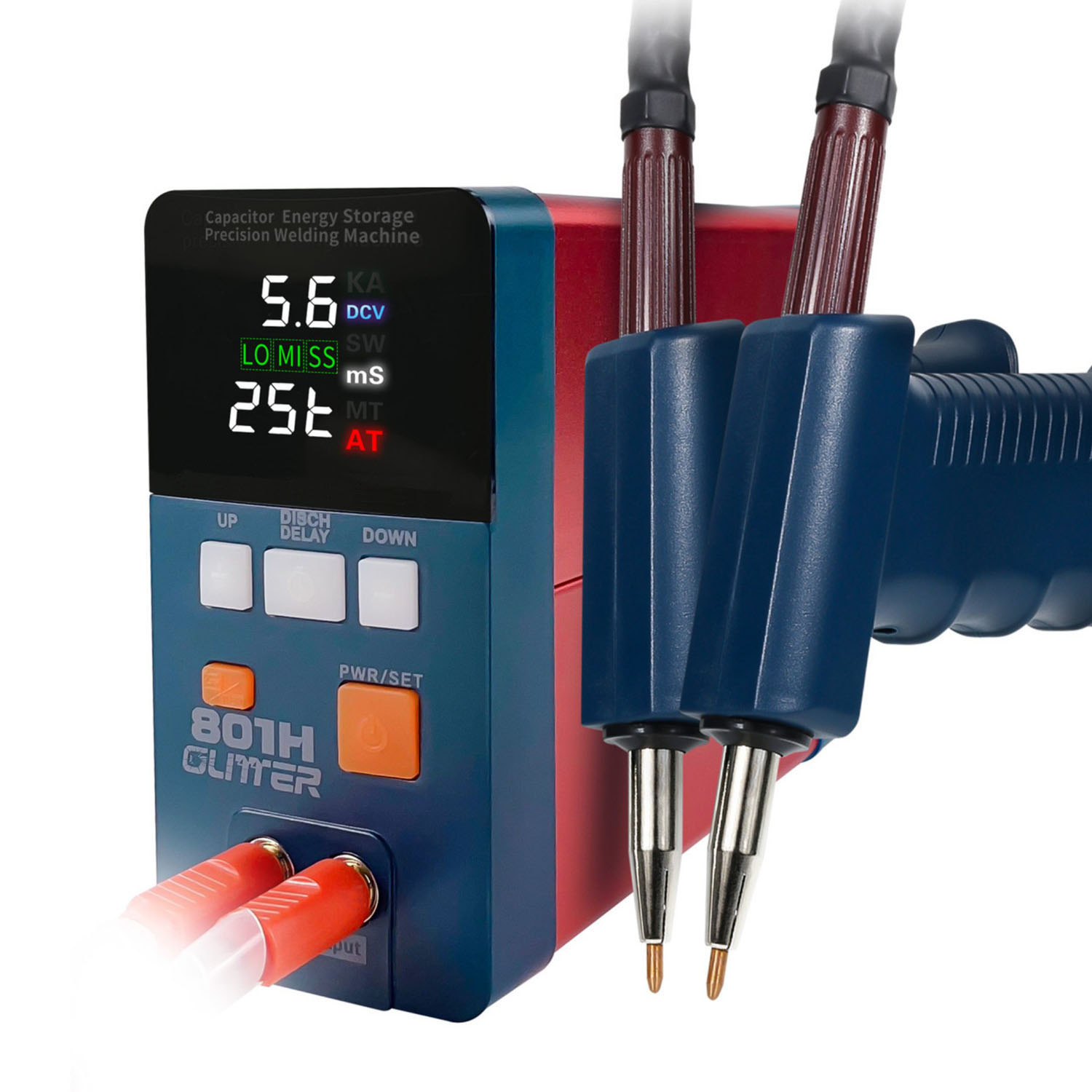

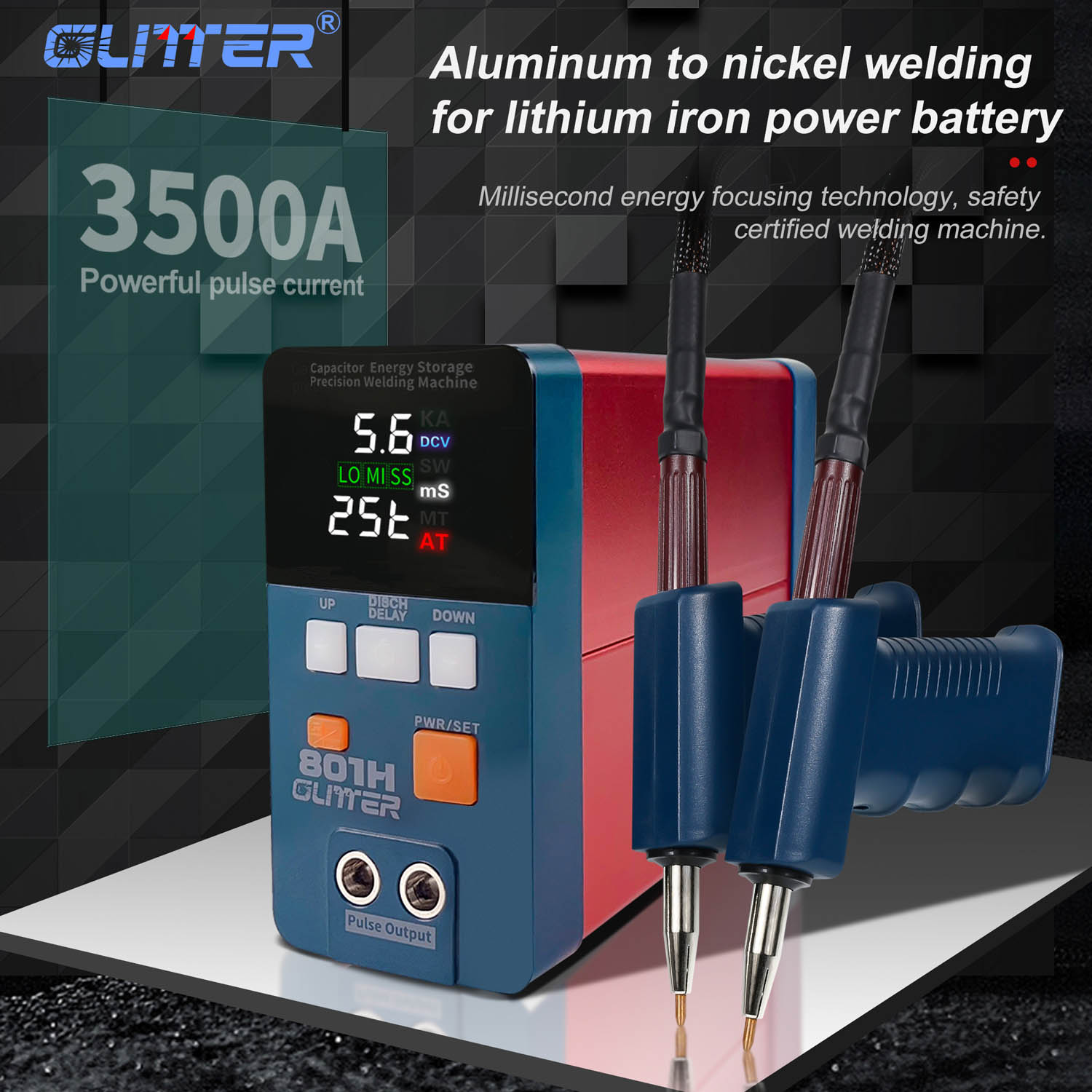

Η συσκευή ξεχωρίζει για το ισχυρό ρεύμα παλμού 3500 A. Χρησιμοποιεί τεχνολογία συμπύκνωσης ενέργειας με χαμηλή κατανάλωση στην κλίμακα των millisecond και διαθέτει πιστοποιητικό ασφαλείας. Πρόκειται για έναν πονταδόρο ακριβείας με αποθήκευση ενέργειας σε πυκνωτή, που προορίζεται για τη σύνδεση αλουμινίου με νικέλιο σε μπαταρίες λιθίου-σιδήρου.

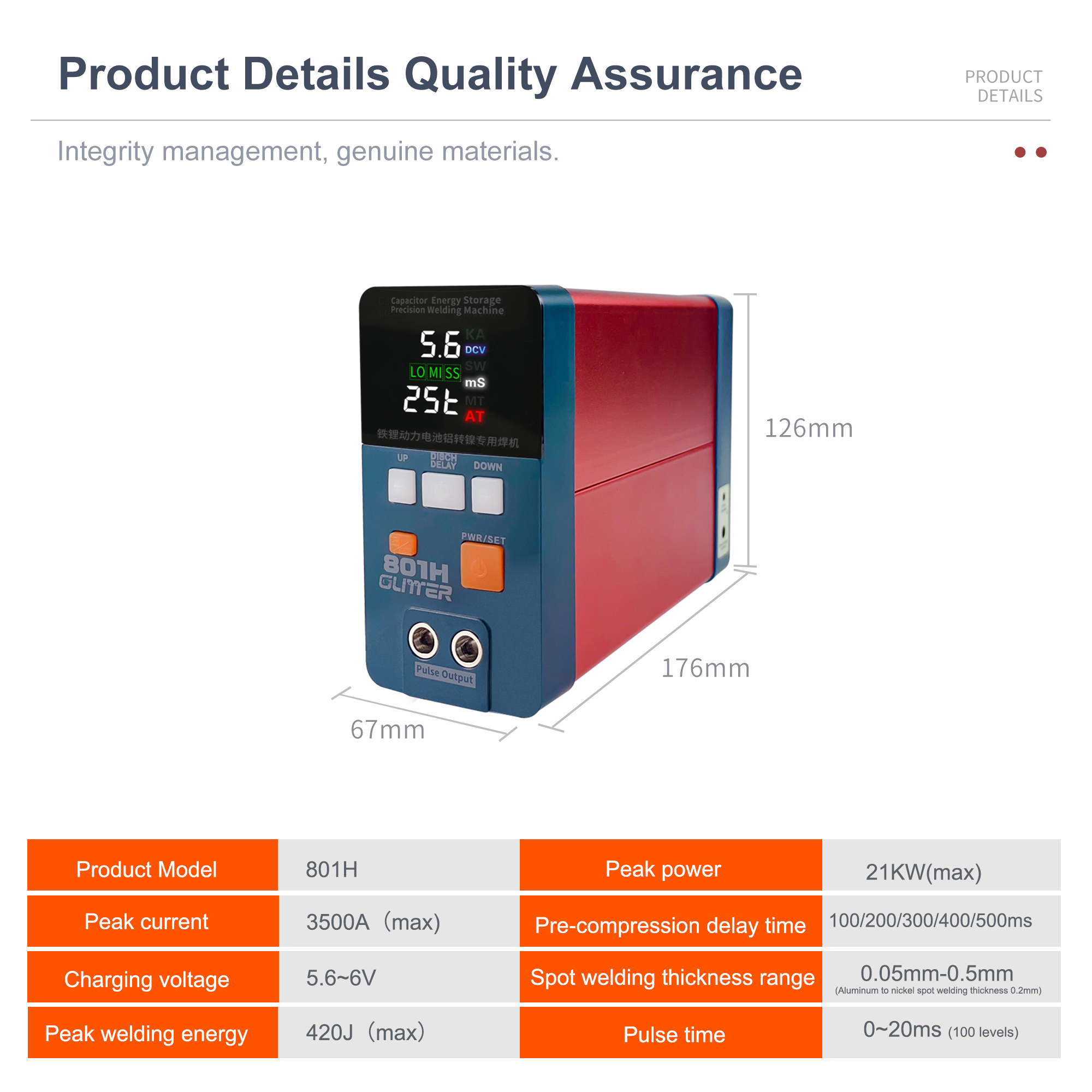

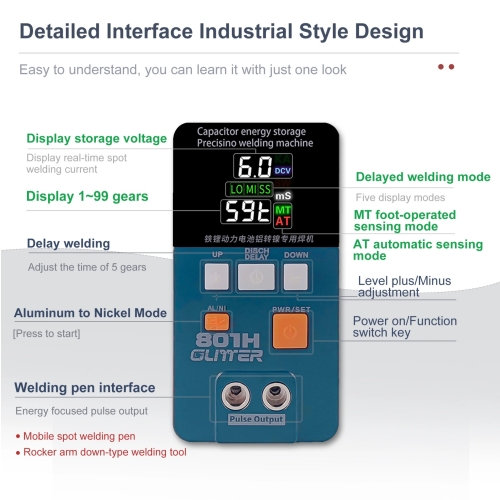

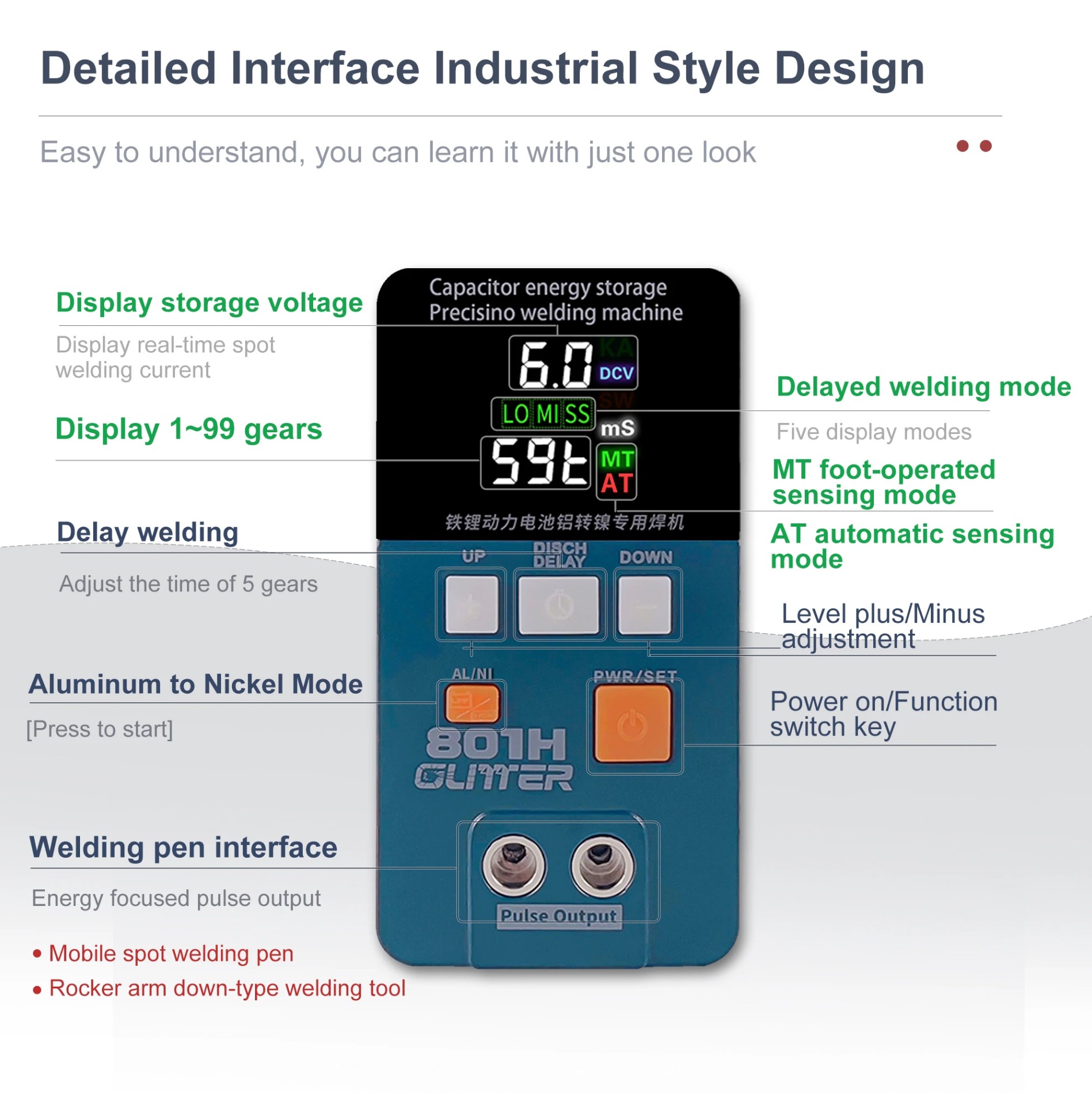

Ο πίνακας ελέγχου είναι εξοπλισμένος με οθόνη για την προβολή των παραμέτρων και κουμπιά ελέγχου: UP (Πάνω), DISCH DELAY (Καθυστέρηση Εκκένωσης), DOWN (Κάτω) και PWR/SET (Ισχύς/Ρυθμίσεις), καθώς και υποδοχές εξόδου για Pulse Output.

Χάρη στον προσεγμένο σχεδιασμό της, αυτή η συσκευή αποδεικνύεται εξαιρετικός βοηθός στη συγκόλληση. Χαρακτηρίζεται από υψηλή μέγιστη ισχύ εξόδου παλμού που φτάνει έως και τα 21 kW.

Διαθέτει ρύθμιση ενέργειας σε 99 επίπεδα (επίπεδα 1–99), με την οποία οι παράμετροι μπορούν να προσαρμοστούν ιδανικά ανάλογα με το υλικό των εξαρτημάτων που πρόκειται να συγκολληθούν.

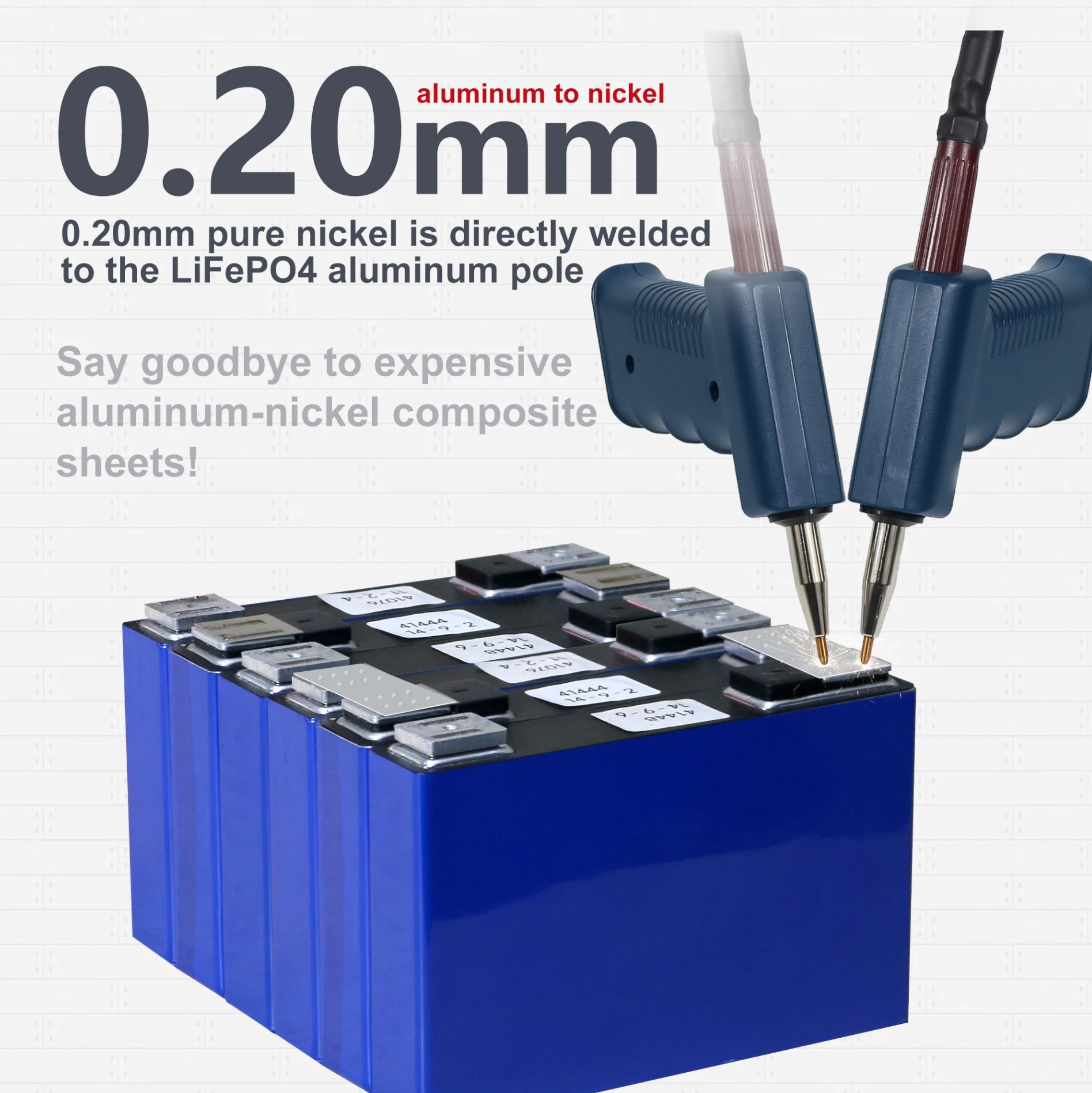

Η συσκευή επιτρέπει τη σημειακή συγκόλληση υλικών με τα ακόλουθα πάχη: νικέλιο σε νικέλιο έως 0,3 mm, ανοξείδωτο ατσάλι έως 0,50 mm και αλουμίνιο σε νικέλιο έως 0,20 mm.

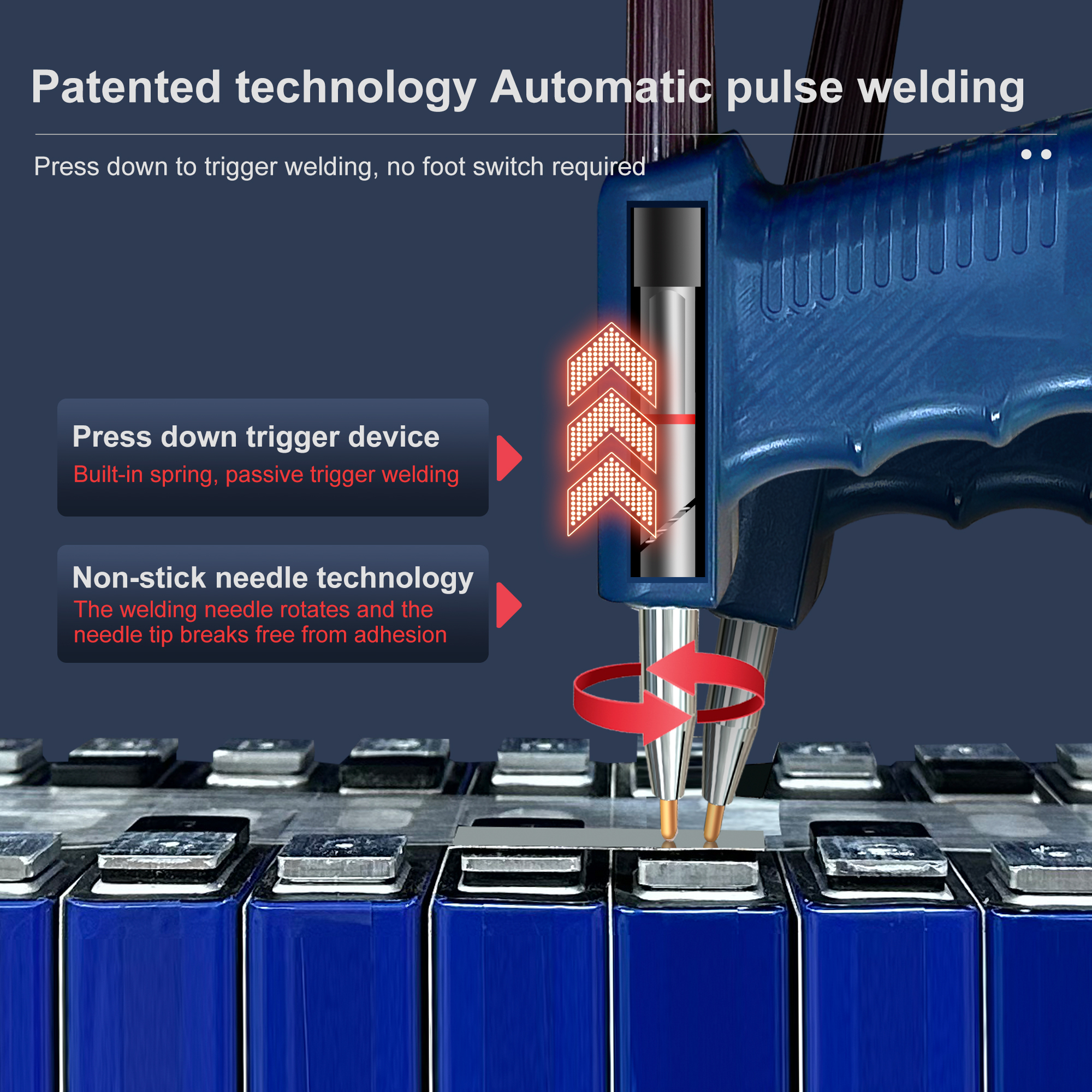

Προσφέρει δύο τρόπους ενεργοποίησης (MT/AT): λειτουργία μέσω ποδοπεντάλ και λειτουργία ενεργοποίησης μέσω της πίεσης της κεφαλής συγκόλλησης.

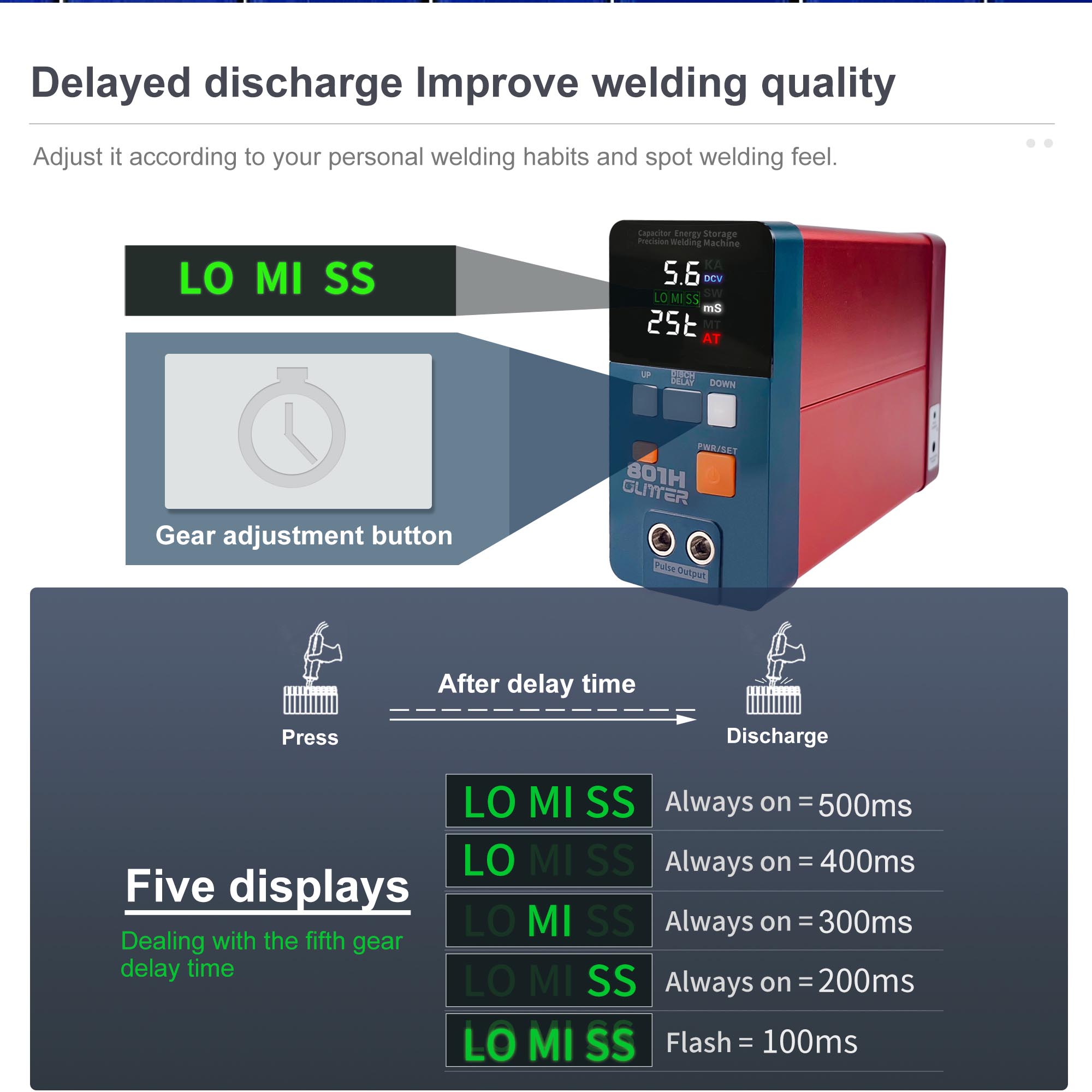

Υπάρχει επίσης λειτουργία σημειακής συγκόλλησης με προ-καθυστέρηση της πίεσης επαφής, ρυθμιζόμενη σε 5 στάδια εντός του εύρους 100 έως 500 millisecond. Το μέγιστο στιγμιαίο ρεύμα εξόδου είναι 3500 A.

Ο πονταδόρος 801H βρίσκει ευρεία εφαρμογή σε πολλούς τομείς:

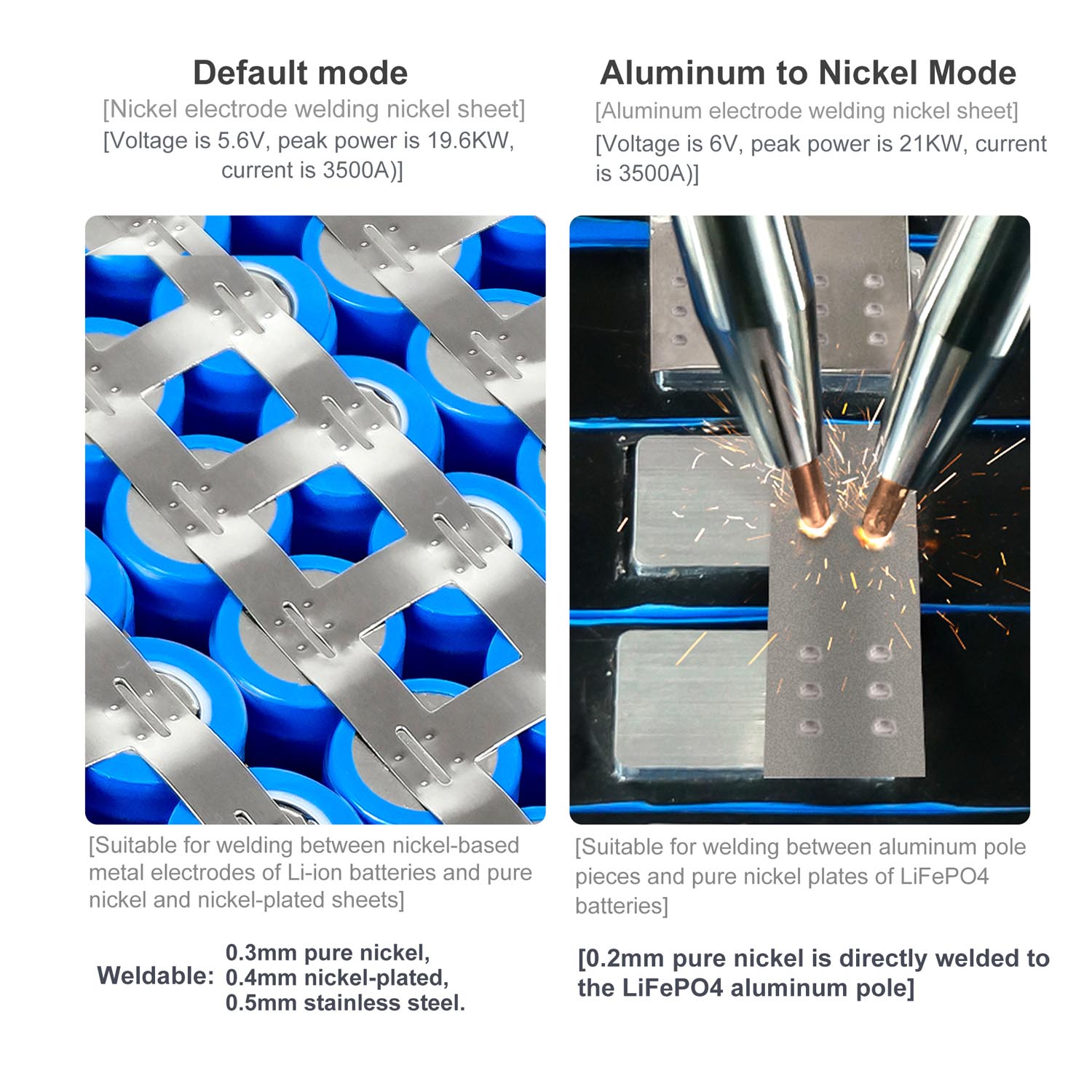

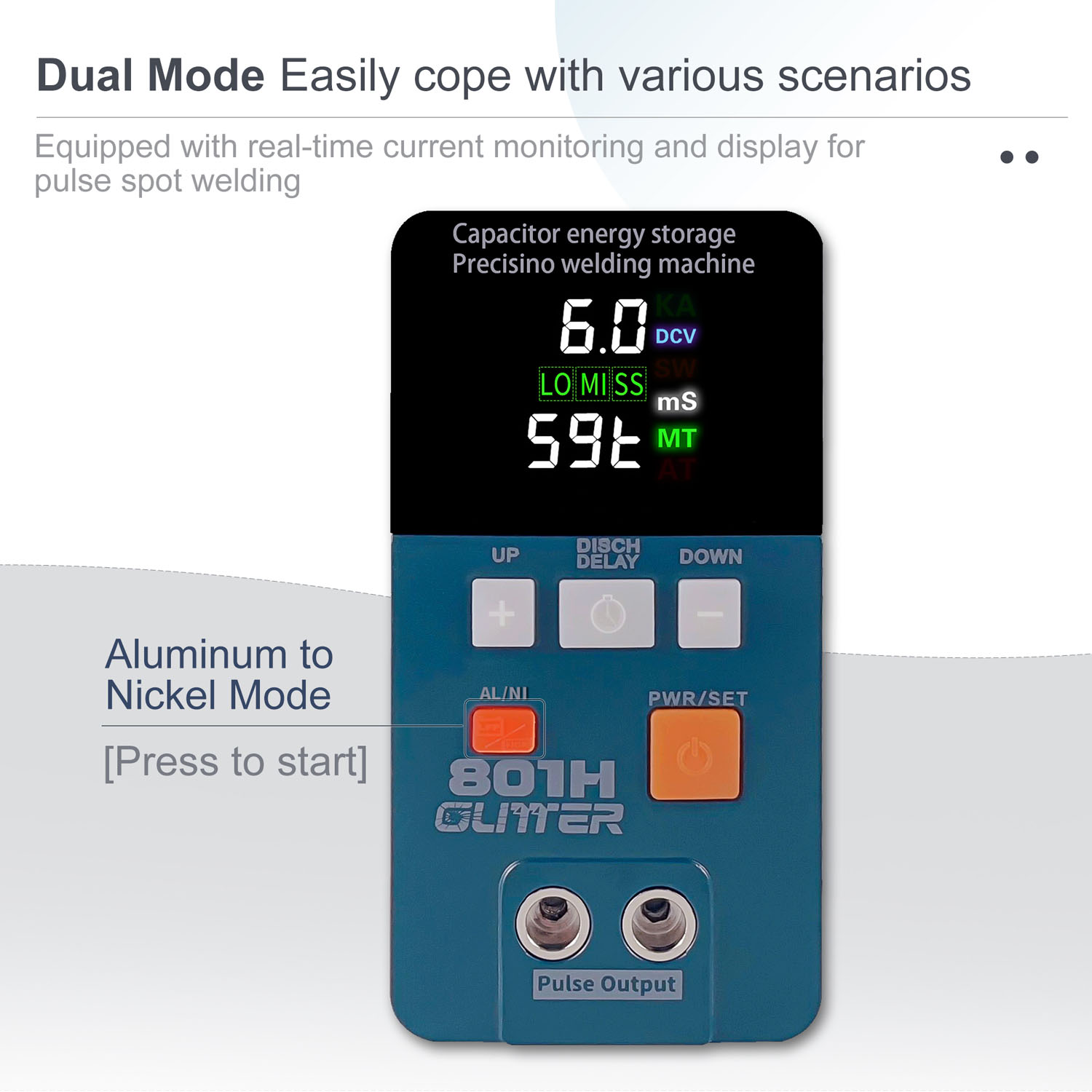

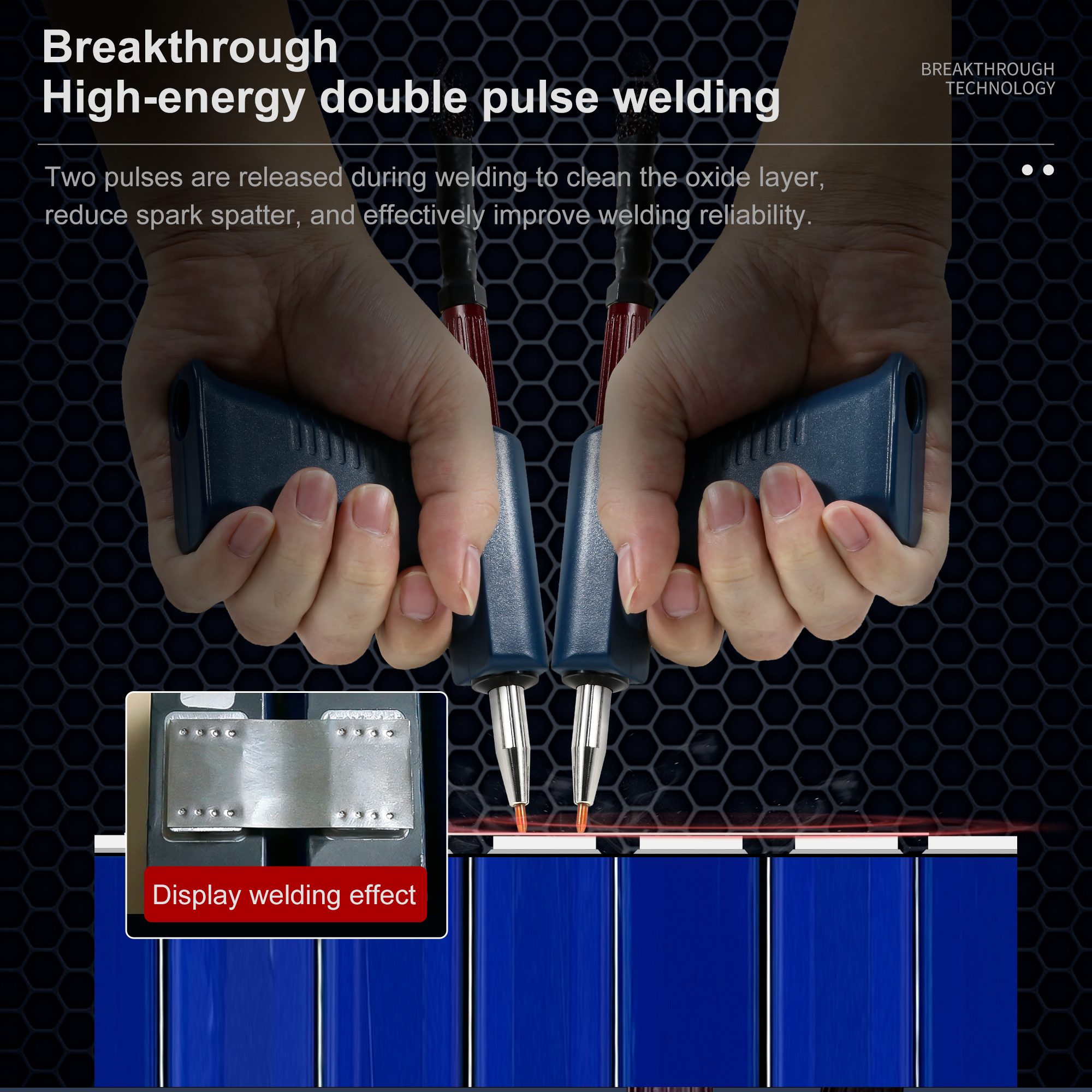

Η συσκευή είναι εξοπλισμένη με διπλή λειτουργία (Dual Mode), με την οποία μπορείτε εύκολα να διαχειριστείτε διαφορετικά σενάρια συγκόλλησης. Διαθέτει επίσης σύστημα παρακολούθησης και εμφάνισης του ρεύματος σε πραγματικό χρόνο κατά τη διάρκεια της σημειακής συγκόλλησης παλμού.

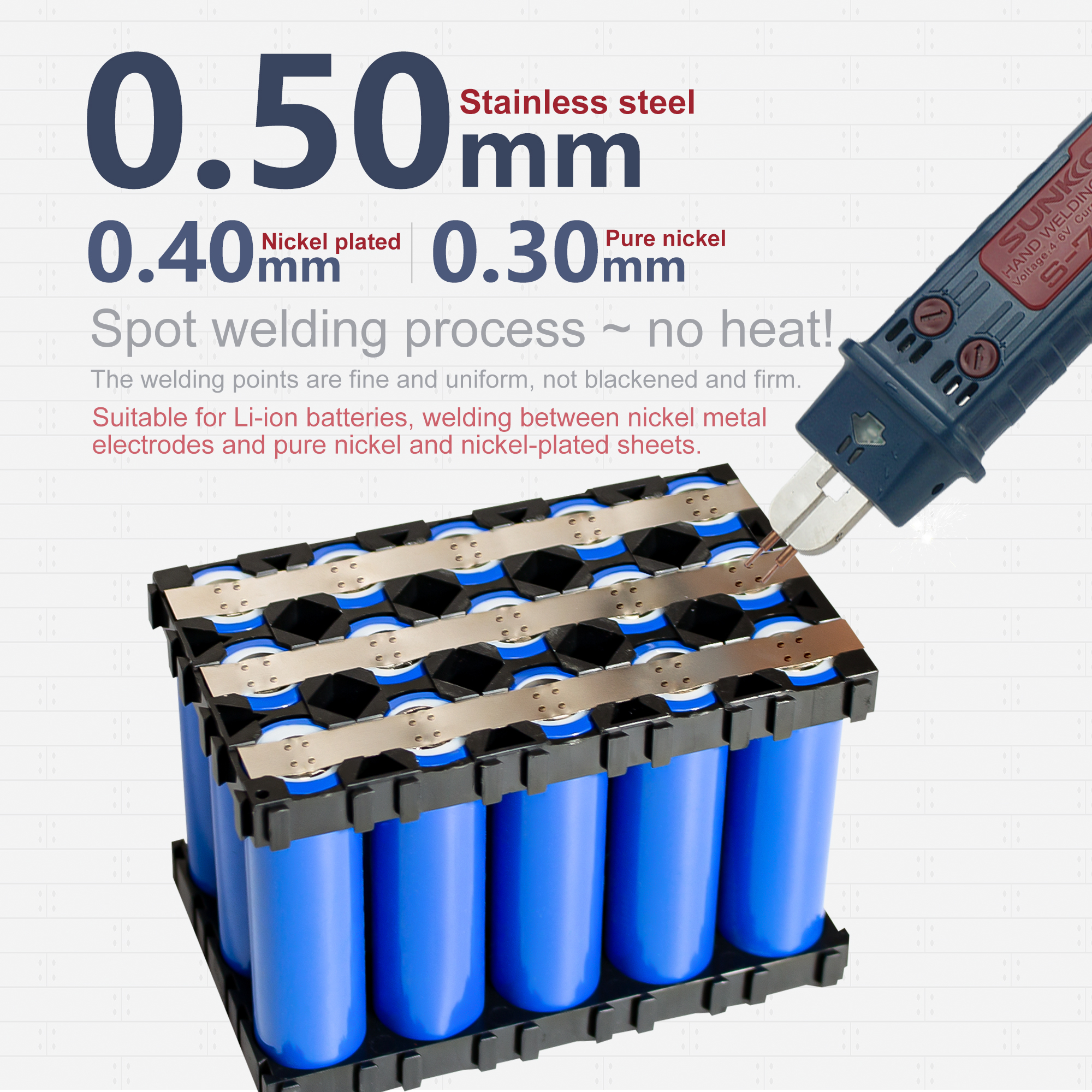

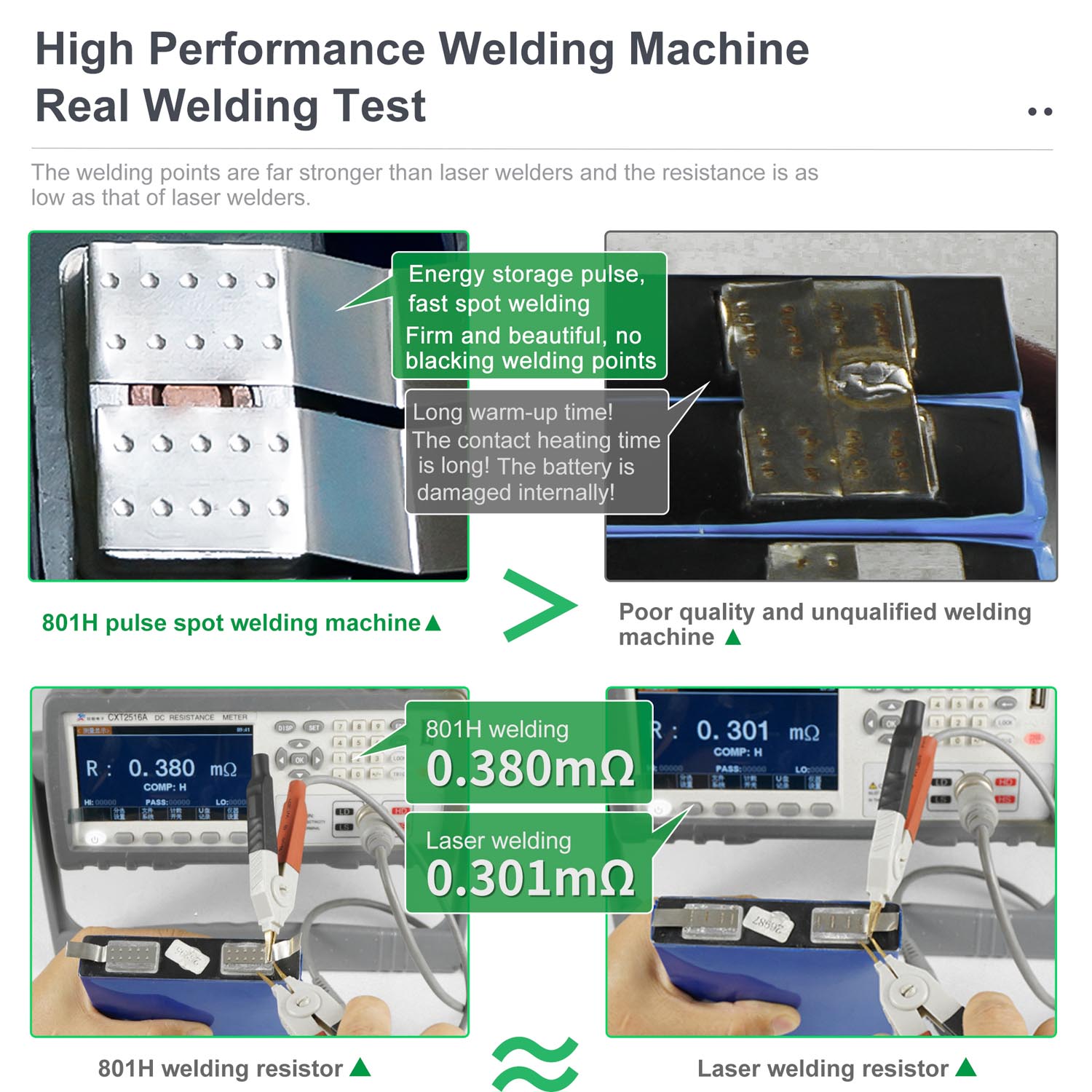

Η συσκευή 801H παρέχει υψηλή απόδοση συγκόλλησης για διάφορους τύπους υλικών, συμπεριλαμβανομένου του ανοξείδωτου χάλυβα με πάχος 0,50 mm, του επινικελωμένου νικελίου με πάχος 0,40 mm και του καθαρού νικελίου με πάχος 0,30 mm. Η χρησιμοποιούμενη μέθοδος σημειακής συγκόλλησης χαρακτηρίζεται από το ότι δεν παράγεται θερμότητα (Spot welding process – no heat!), γεγονός που αποτρέπει το μαύρισμα του σημείου συγκόλλησης. Τα ίδια τα σημεία συγκόλλησης είναι μικρά, ομοιόμορφα, χωρίς αποχρωματισμούς και σταθερά.

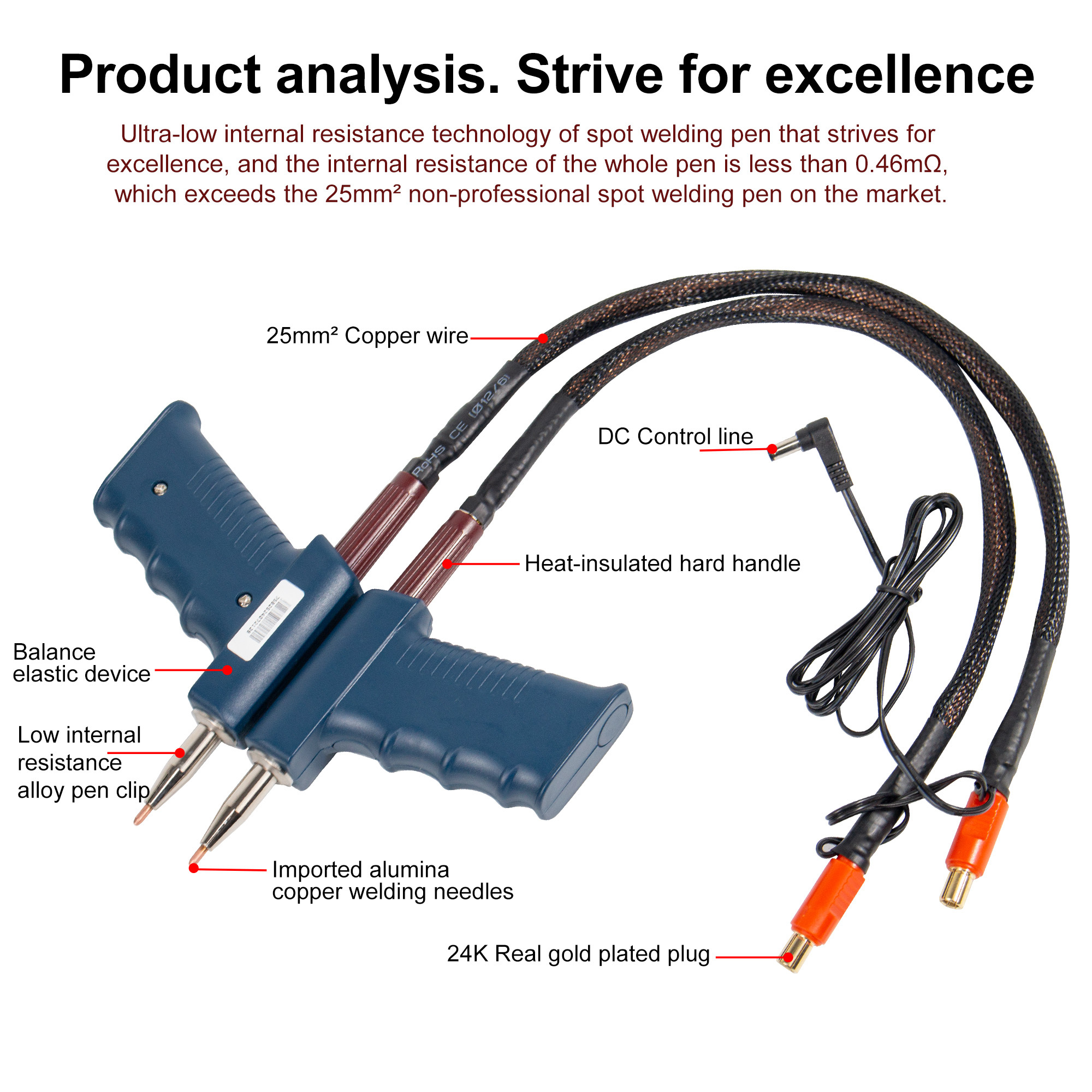

Η συσκευή είναι ιδανική για μπαταρίες ιόντων λιθίου και επιτρέπει τη συγκόλληση μεταλλικών ηλεκτροδίων νικελίου με ελάσματα καθαρού και επινικελωμένου νικελίου, όπως φαίνεται στο παράδειγμα της συναρμολόγησης μεγάλων κυλινδρικών στοιχείων με τη χρήση του χειροκίνητου στυλό συγκόλλησης SUNKKO.

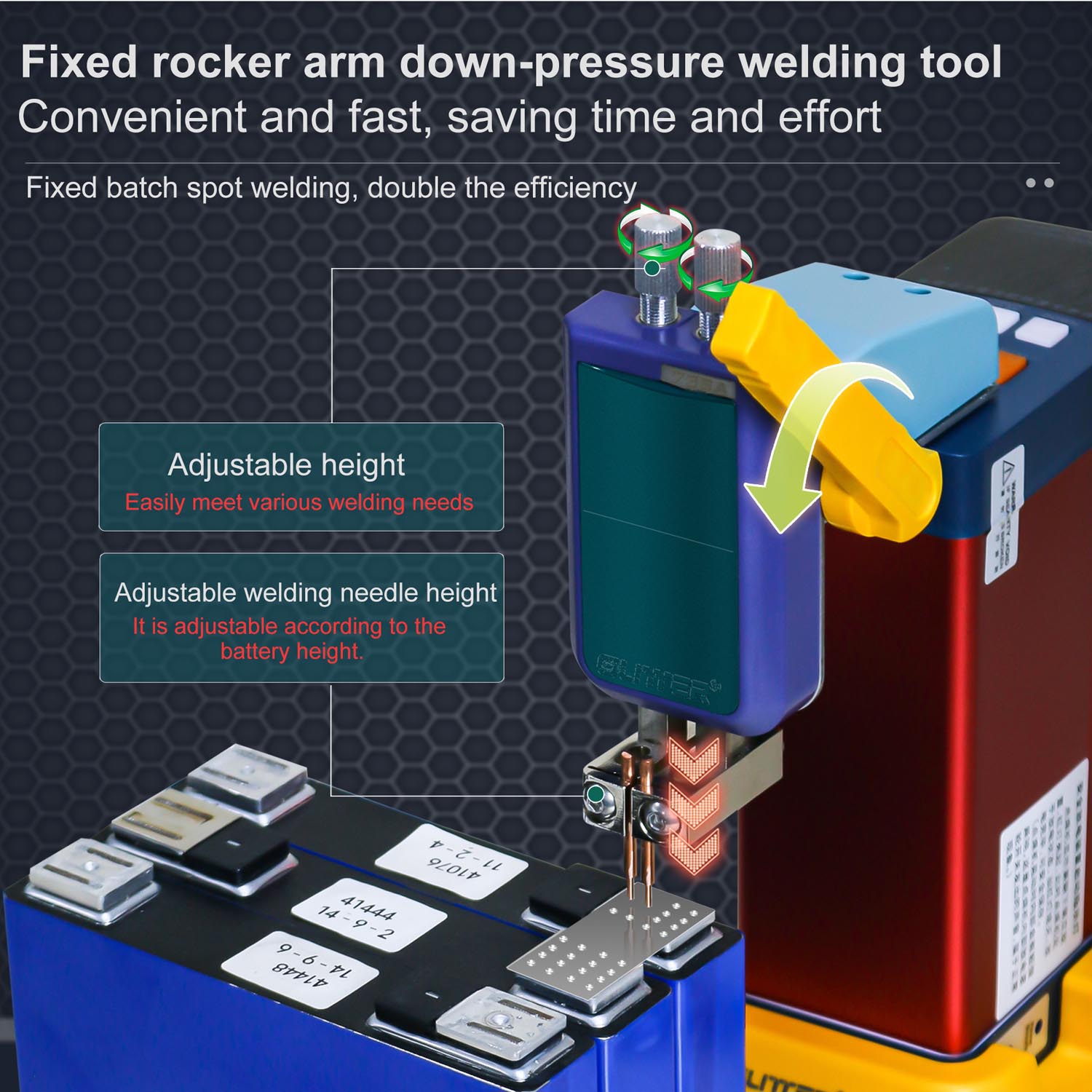

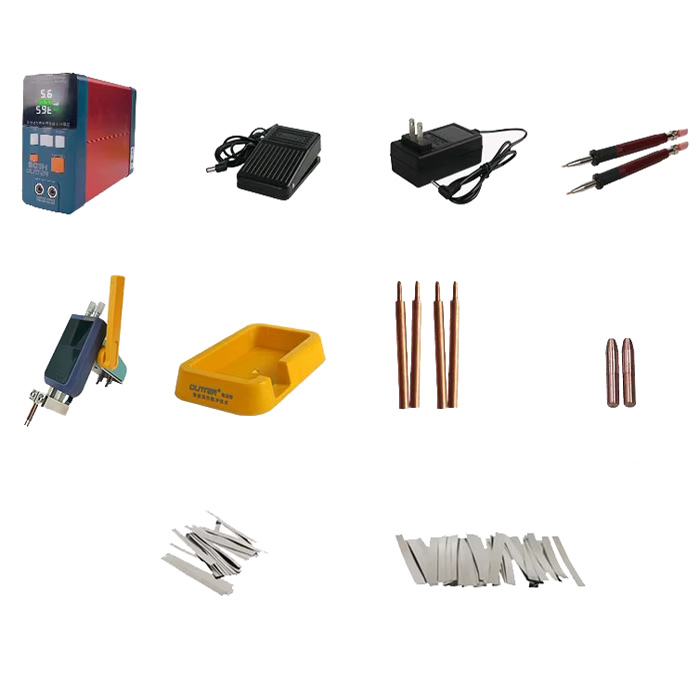

Στο πακέτο περιλαμβάνεται επίσης ένα σταθερό εργαλείο συγκόλλησης με ρυθμιζόμενο βραχίονα πίεσης, το οποίο είναι άνετο στη χρήση και μειώνει σημαντικά τον χρόνο εργασίας κατά τη μαζική συγκόλληση.

Η κατασκευή της κεφαλής του εργαλείου είναι ρυθμιζόμενη καθ' ύψος, καθιστώντας εύκολη την προσαρμογή της σε διαφορετικά στοιχεία.

Επιπλέον, το ύψος της ίδιας της βελόνας συγκόλλησης είναι ρυθμιζόμενο, γεγονός που επιτρέπει την προσαρμογή του ανάλογα με το ύψος της συγκεκριμένης μπαταρίας, όπως φαίνεται στο παράδειγμα της συναρμολόγησης μεγάλων μπλε πρισματικών στοιχείων.
