Διαθεσιμότητα: Σε απόθεμα
Χρόνος αποστολής.: 5 ημέρες
Έξοδα αποστολής: από 0.00 €
Αριθμός καταλόγου·: 10333
Κωδικός κατασκευαστή·: UG-1390FL-30
Κατάλογος:
Κωδικός EAN: 5907052590655
Η κατάσταση του προϊόντος.: Καινούργιο

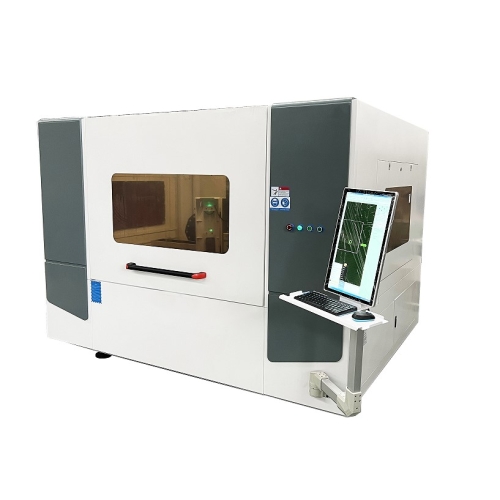

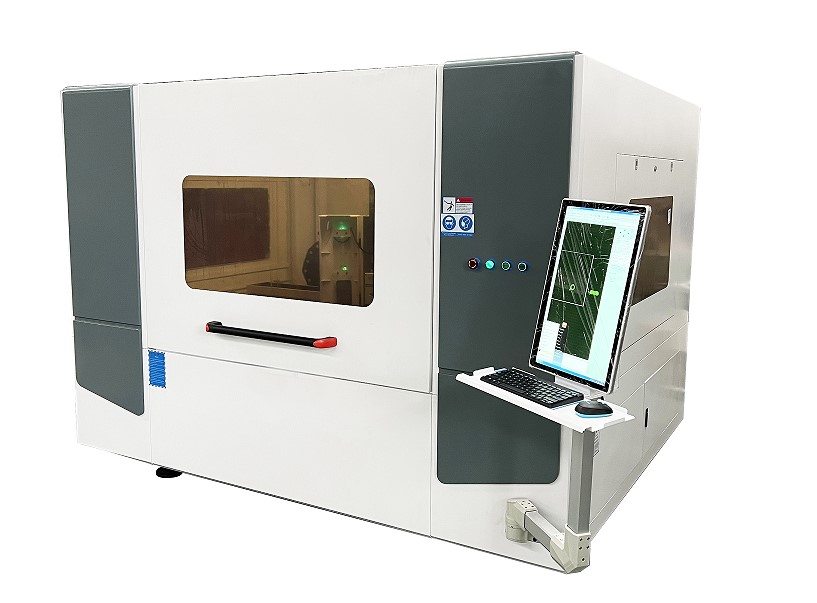

Κλειστή μηχανή κοπής μετάλλων με κεφαλή που ρυθμίζει αυτόματα την εστίαση, υπολογιστή, ψύξη και εξοπλισμό εργασίας.
Δημιουργήστε τεχνικά στοιχεία, πινακίδες και εξαρτήματα περιβλήματος στη δική σας μηχανή κοπής FIBER. Η τεχνολογία λέιζερ σάς δίνει την ελευθερία να εφαρμόσετε περιγράμματα, οπές και διατάξεις πολλών λεπτομερειών σε ένα έργο.

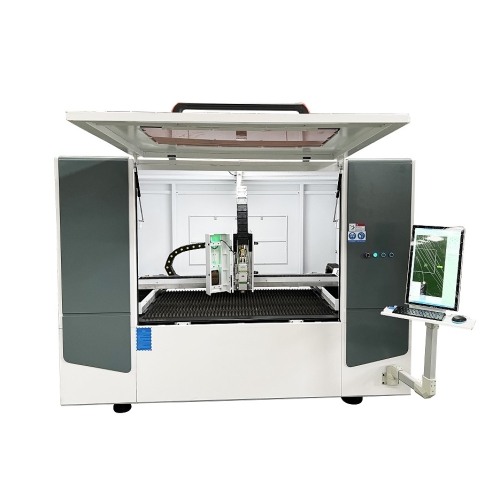

Το UG-1390FL είναι μια μηχανή κοπής με λέιζερ FIBER με ισχύ 3000 W, σχεδιασμένη για την προετοιμασία μεταλλικών λεπτομερειών από λαμαρίνα. Το πεδίο 1300 × 900 mm σάς επιτρέπει να τακτοποιήσετε τα στοιχεία σύμφωνα με το σχήμα και το μέγεθος της σειράς τους. Το μηχάνημα είναι κατάλληλο για πάνελ, λαβές, περιβλήματα, εξαρτήματα εξοπλισμού και άλλες λεπτομέρειες των οποίων ο σχεδιασμός μπορεί να προετοιμαστεί ως περιγράμματα για κοπή. Η διαμόρφωση συνδυάζει μια πηγή MAX MFSC-3000C, μια κεφαλή αυτόματης εστίασης RAYTools BMH110 και έναν έλεγχο FSCUT 2000 με το λογισμικό CypCut2000s. Ένας ενσωματωμένος υπολογιστής με οθόνη και τηλεχειριστήριο διευκολύνουν την προετοιμασία μιας εργασίας και τον χειρισμό της συσκευής στο σταθμό εργασίας.
Η δική σας κοπή μετάλλων ανοίγει τη δυνατότητα κατασκευής πρωτοτύπων, σύντομων σειρών και τρέχουσες παραγγελίες. Έχετε τον έλεγχο της γεωμετρίας του έργου και της οργάνωσης της εργασίας στο εργοστάσιο.

Η πηγή ινών MAX παρέχει βαθμολογία ισχύος 3000 W και λειτουργεί στη ζώνη 1060–1080 nm. Κερδίζετε τον δικό σας σταθμό λέιζερ για να ολοκληρώσετε παραγγελίες από μια λεπτομέρεια έως μια σειρά στοιχείων. Ο σχεδιασμός της διαδικασίας και οι παράμετροι παραμένουν υπό τον έλεγχό σας.
Η κεφαλή RAYTools BMH110 έχει αυτόματη εστιακή ρύθμιση σε συνεχή λειτουργία. Αυτό είναι βασικό στοιχείο του σταθμού για την παραγωγή τεχνικών λεπτομερειών, περιβλημάτων και διαφημιστικών στοιχείων.

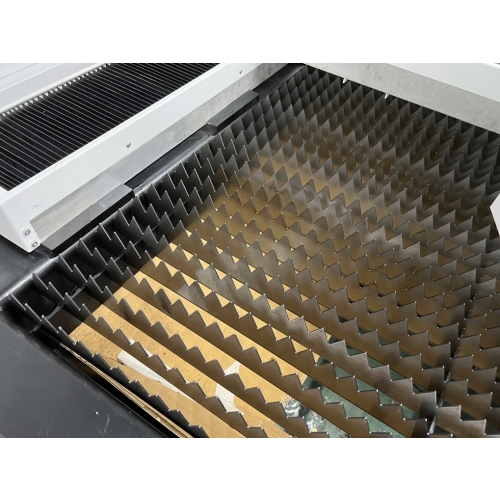

Το οδοντωτό τραπέζι υποστηρίζει τη λαμαρίνα και οι κύλινδροι διευκολύνουν την τροφοδοσία της στο πεδίο εργασίας. Ο δικός σας χώρος εργασίας σάς δίνει την ελευθερία να εργαστείτε σε σύντομες σειρές, πρωτότυπα και την παραγωγή εξατομικευμένων στοιχείων.

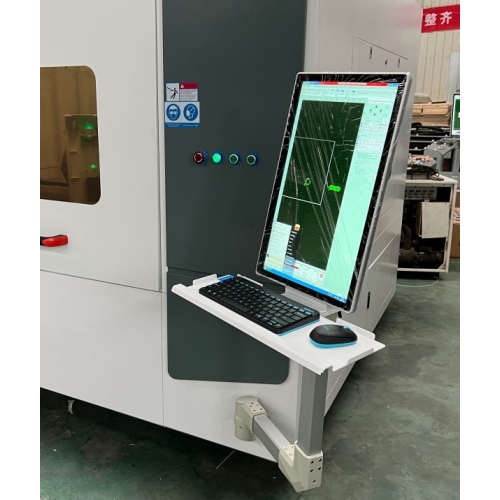

Το σύστημα CypCut2000s είναι εγκατεστημένο σε έναν ενσωματωμένο υπολογιστή με μεγάλη οθόνη LCD. Αυτός είναι ένας βολικός τρόπος για την υλοποίηση μεταβαλλόμενων έργων: από ένα πρωτότυπο στην επόμενη σειρά ανταλλακτικών.

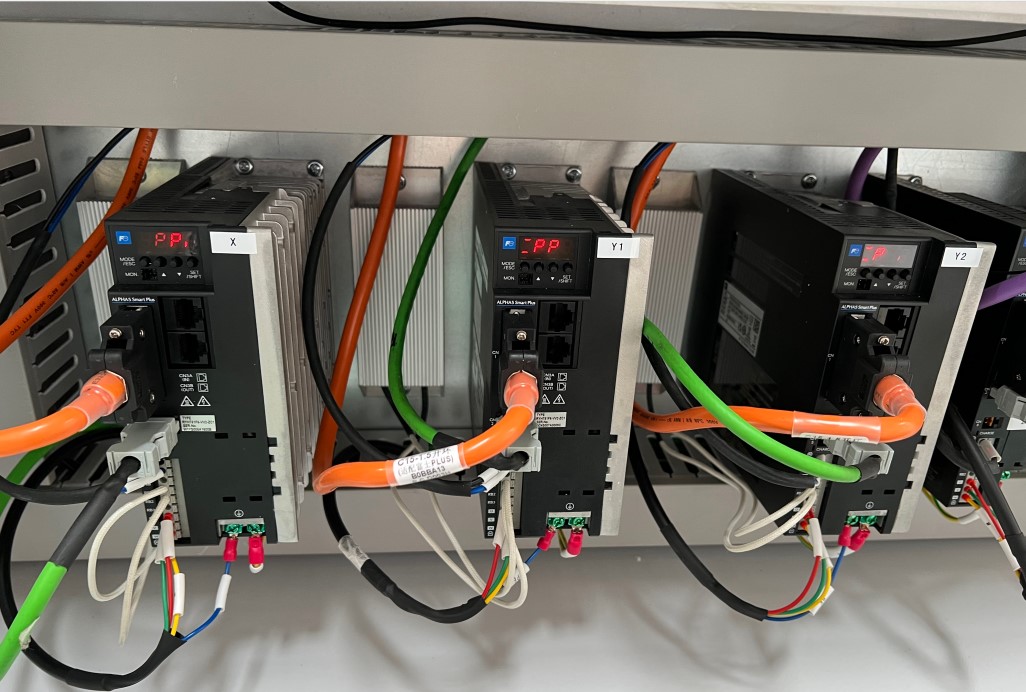

Οι άξονες X/Y οδηγούνται από σερβοκινητήρες 750 W Fuji και ο άξονας Z οδηγείται από σερβοκινητήρα 400 W. Η εκτεταμένη μηχανική παρέχει τη βάση για την καθημερινή παραγωγή από τα δικά σας σχέδια CAD.

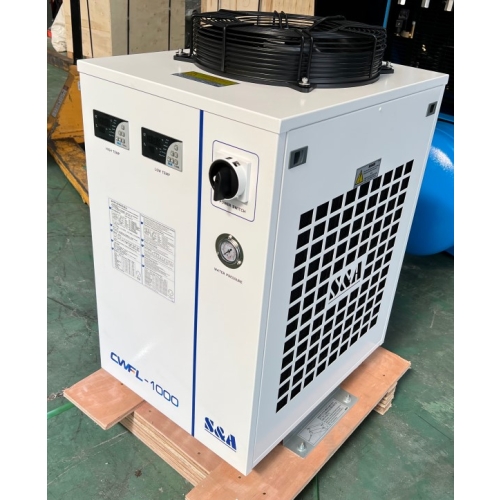

Το ψυκτικό συγκρότημα CWFL-1000 διαθέτει δεξαμενή 15 l και δηλωμένη σταθερότητα θερμοκρασίας ±0,5°C. Έχετε μια πηγή, την κεφαλή και την ψύξη που ταιριάζουν σε έναν σταθμό παραγωγής.

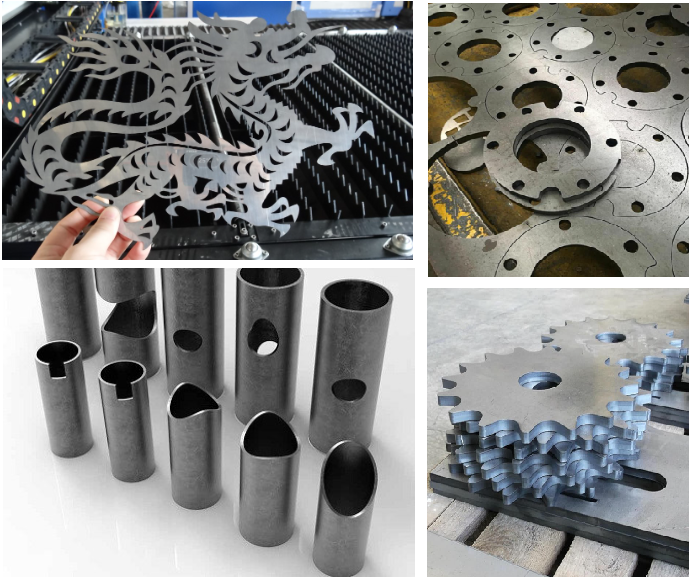

Μέρη για επαλήθευση σχεδιασμού και επακόλουθες εκδόσεις του έργου.
Λαβές, πάνελ, βραχίονες και στοιχεία περιβλήματος.
Πλάκες, επιγραφές και διακοσμητικά από μέταλλο.

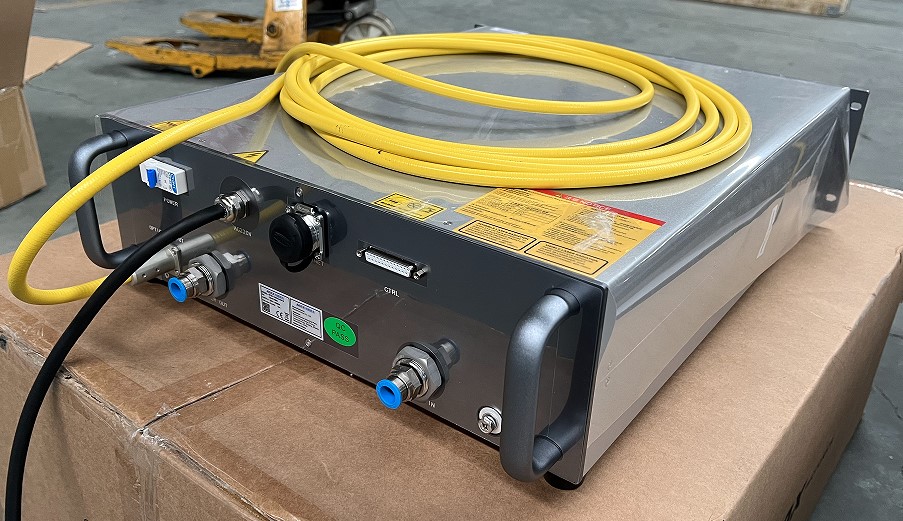

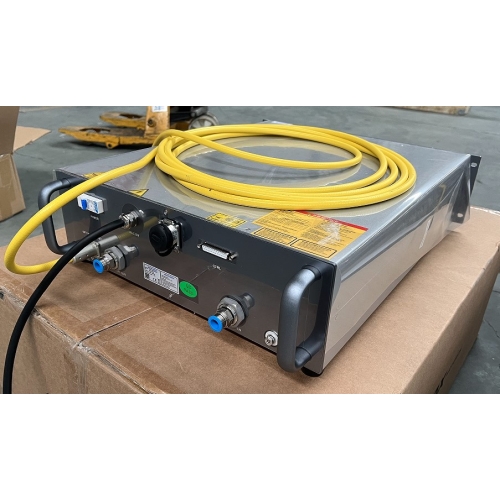

Η πηγή ινών MAX παρέχει βαθμολογία ισχύος 3000 W και λειτουργεί στη ζώνη 1060–1080 nm. Η διαμόρφωση προορίζεται για κοπή μεταλλικών φύλλων. Η πηγή οπτικών ινών είναι η καρδιά του μηχανήματος και παρέχει την ενέργεια που απαιτείται για την επεξεργασία. Προσαρμόζοντας τις παραμέτρους, μια συσκευή μπορεί να χειριστεί επόμενα έργα εντός του πεδίου λειτουργίας της.
Κερδίζετε τον δικό σας σταθμό λέιζερ για να ολοκληρώσετε παραγγελίες από μια λεπτομέρεια έως μια σειρά στοιχείων. Ο σχεδιασμός της διαδικασίας και οι παράμετροι παραμένουν υπό τον έλεγχό σας.

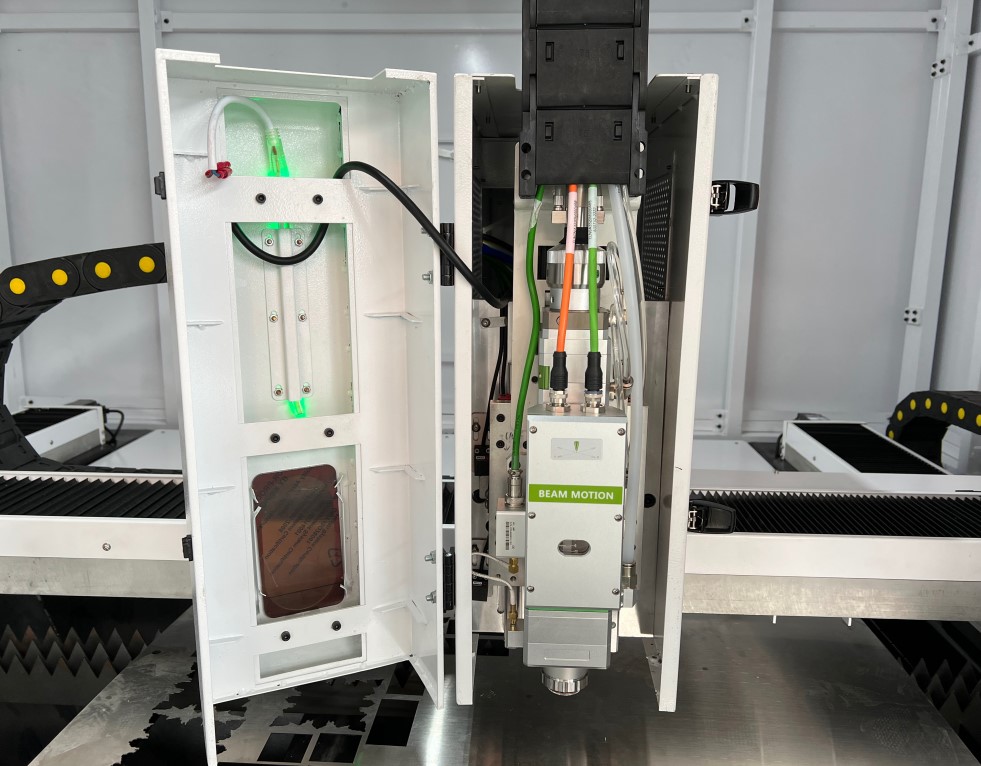

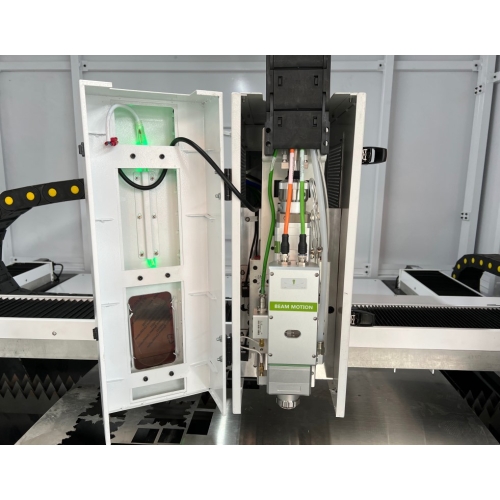

Η κεφαλή RAYTools BMH110 έχει αυτόματη εστιακή ρύθμιση σε συνεχή λειτουργία. Η κεφαλή εστιάζει τη δέσμη στο υλικό και συνεργάζεται με τον έλεγχο του μηχανήματος. Η προσαρμογή της εστίασης διευκολύνει την εκτέλεση έργων με διάφορους τύπους λαμαρίνας.
Αυτό είναι βασικό στοιχείο του σταθμού για την παραγωγή τεχνικών λεπτομερειών, περιβλημάτων και διαφημιστικών στοιχείων.

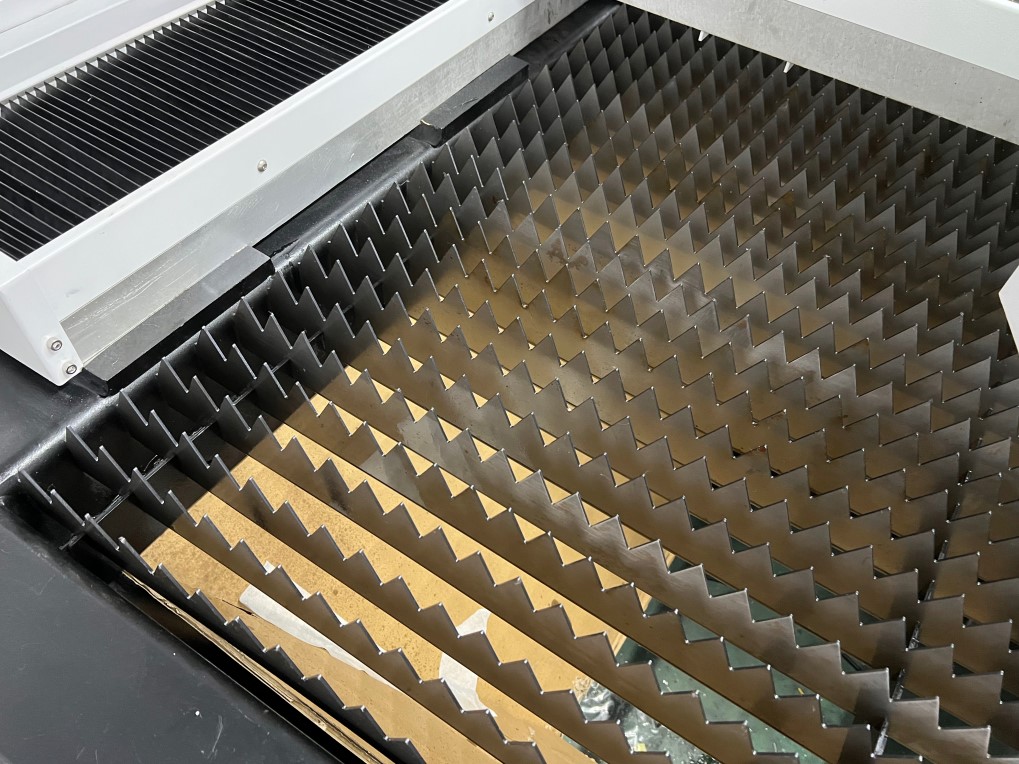

Το οδοντωτό τραπέζι υποστηρίζει τη λαμαρίνα και οι κύλινδροι διευκολύνουν την τροφοδοσία της στο πεδίο εργασίας. Η δομή του τραπεζιού προσαρμόζεται στο βάρος των φύλλων με πάχος 20 mm. Το οδοντωτό τραπέζι υποστηρίζει τη λαμαρίνα και η πρόσβαση στο πεδίο εργασίας διευκολύνει τη φόρτωση και την παραλαβή των τελικών στοιχείων. Μπορείτε να κανονίσετε μια μεμονωμένη λεπτομέρεια ή μια σειρά εξαρτημάτων σε ένα έργο.
Ο δικός σας χώρος εργασίας σάς δίνει την ελευθερία να εργαστείτε σε σύντομες σειρές, πρωτότυπα και την παραγωγή εξατομικευμένων στοιχείων.

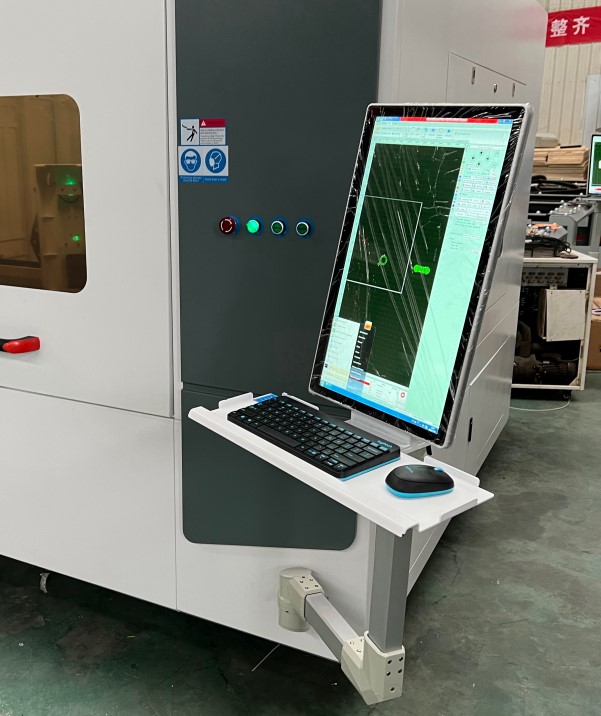

Το σύστημα CypCut2000s είναι εγκατεστημένο σε έναν ενσωματωμένο υπολογιστή με μεγάλη οθόνη LCD. Η αναγνώριση των εσωτερικών και εξωτερικών περιγραμμάτων βοηθά στην προετοιμασία της σειράς κατεργασίας. Το λογισμικό συνδυάζει υποστήριξη σχεδιαστικής γεωμετρίας με παραμέτρους κοπής. Οργανώνετε την εργασία και τη λειτουργία του μηχανήματος σε ένα περιβάλλον.
Αυτός είναι ένας βολικός τρόπος για την υλοποίηση μεταβαλλόμενων έργων: από ένα πρωτότυπο στην επόμενη σειρά ανταλλακτικών.

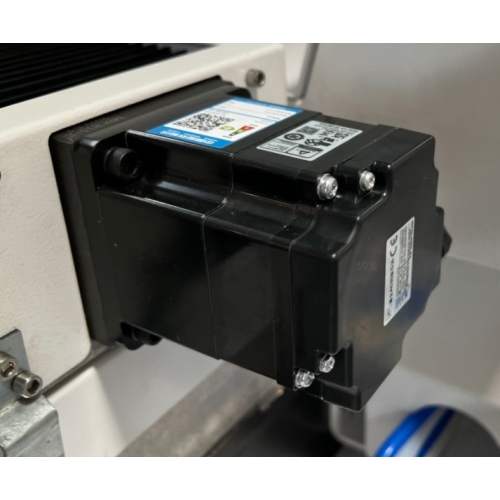

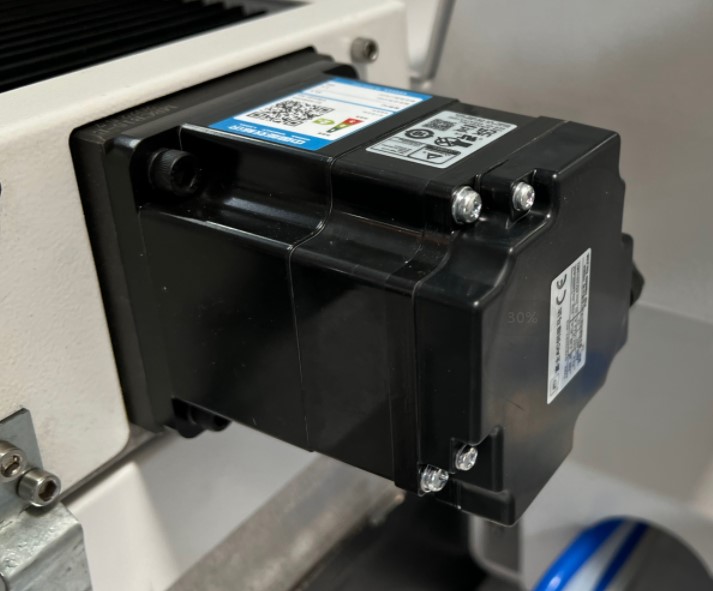

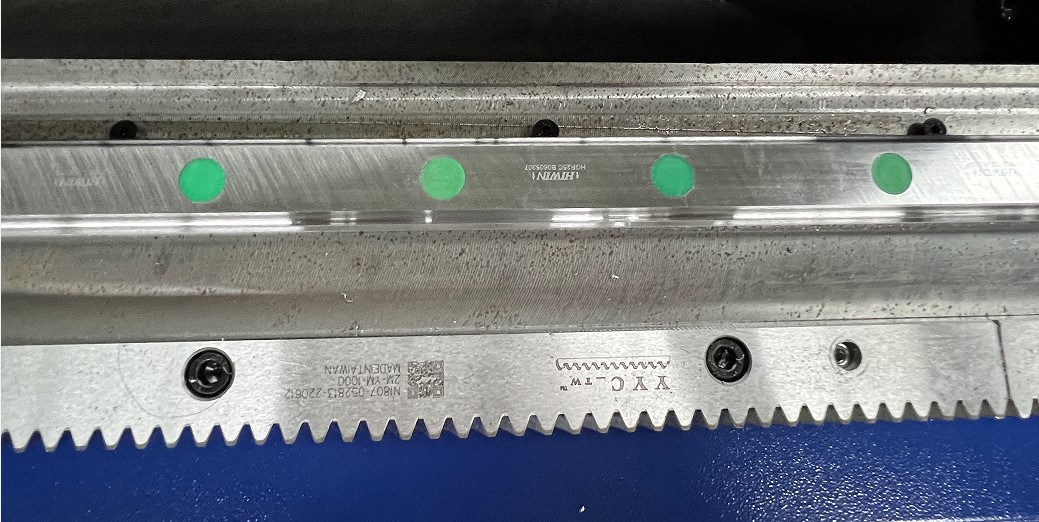

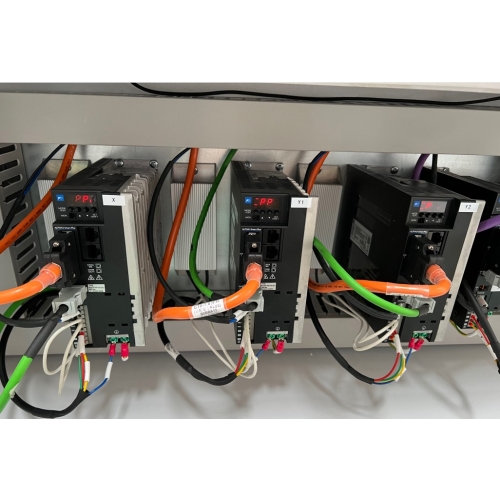

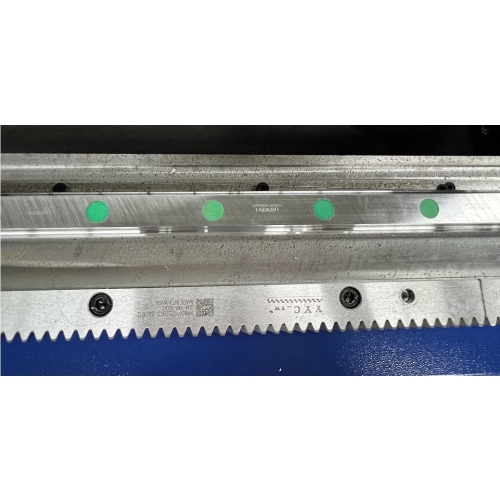

Οι άξονες X/Y οδηγούνται από σερβοκινητήρες 750 W Fuji και ο άξονας Z οδηγείται από σερβοκινητήρα 400 W. Οι μειωτήρες SHIMPO, οι οδηγοί Hiwin HGR20C και τα ελικοειδή γρανάζια YYC συνεργάζονται για να κινούνται στο επίπεδο του τραπεζιού. Οι μονάδες δίσκου και το σύστημα καθοδήγησης συνεργάζονται κατά τη δημιουργία περιγραμμάτων. Η ακριβής κίνηση του άξονα είναι η βάση για την κοπή οπών, σχημάτων και διατάξεων πολλών εξαρτημάτων.
Η εκτεταμένη μηχανική παρέχει τη βάση για την καθημερινή παραγωγή από τα δικά σας σχέδια CAD.

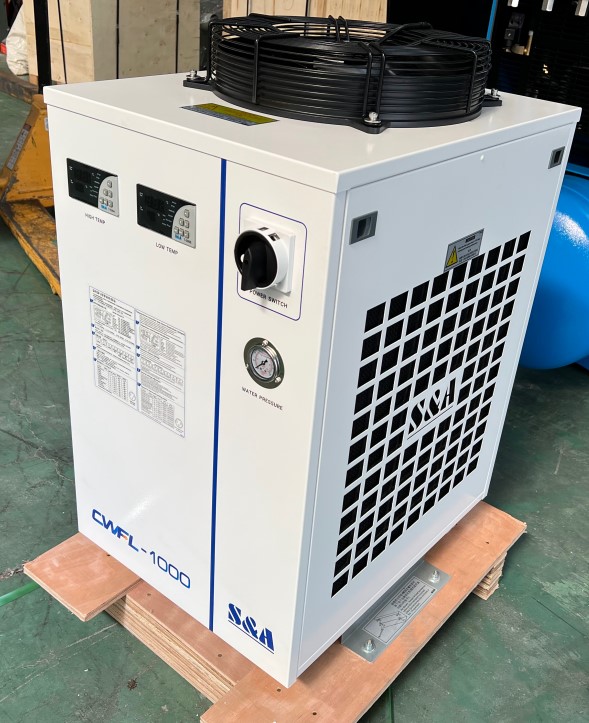

Το ψυκτικό συγκρότημα CWFL-1000 διαθέτει δεξαμενή 15 l και δηλωμένη σταθερότητα θερμοκρασίας ±0,5°C. Το σύστημα ψύξης υποστηρίζει σταθερές θερμικές συνθήκες του λέιζερ κατά τη διάρκεια της εργασίας. Ο εξοπλισμός αντιστοίχισης είναι μέρος της προσφερόμενης διαμόρφωσης.
Έχετε μια πηγή, την κεφαλή και την ψύξη που ταιριάζουν σε έναν σταθμό παραγωγής.

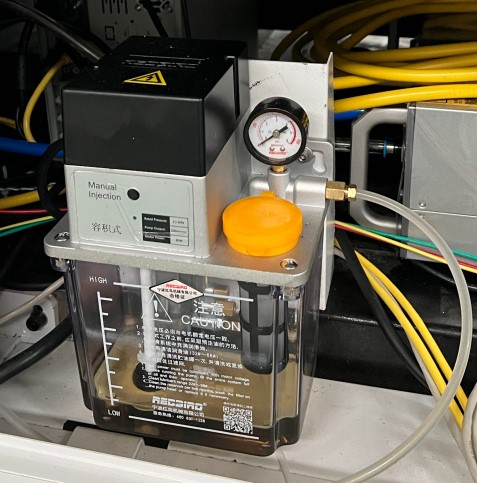

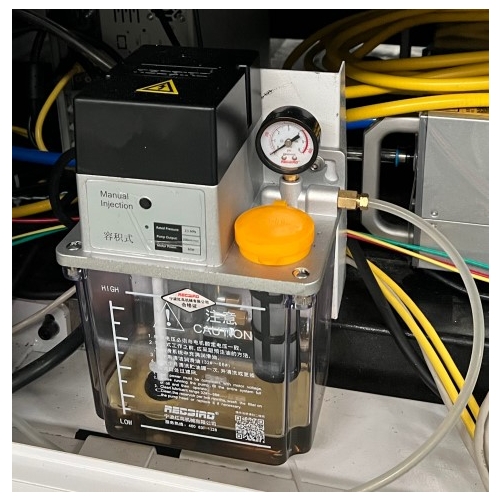

Η αναλογική βαλβίδα SMC χρησιμοποιείται για τη ρύθμιση του αερίου λειτουργίας. Η επιλογή οξυγόνου ή αζώτου εξαρτάται από το υλικό και την επιθυμητή άκρη. Η ρύθμιση του αερίου εργασίας είναι μέρος της διαδικασίας κοπής λαμαρίνας. Η αυτόματη λίπανση υποστηρίζει τη λειτουργία των μηχανικών του μηχανήματος.
Αυτός ο εξοπλισμός βοηθά στην οργάνωση επαναλαμβανόμενων εργασιών παραγωγής σε επόμενα φύλλα.

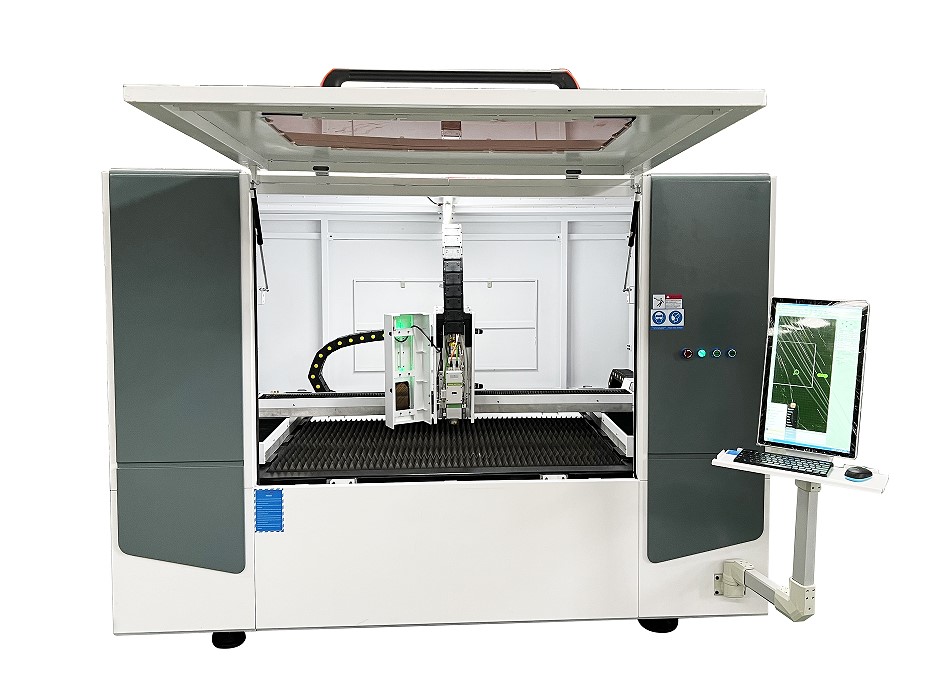

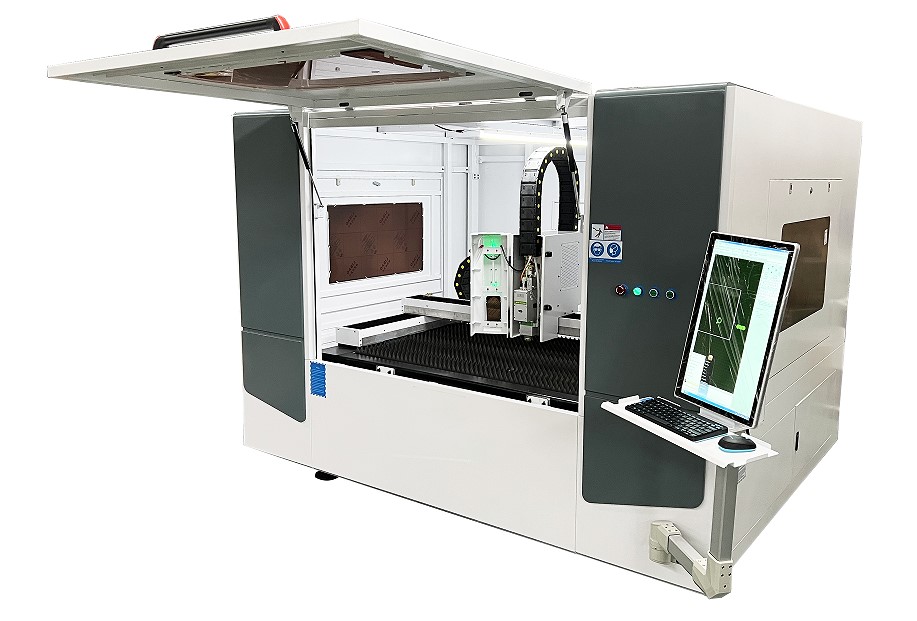

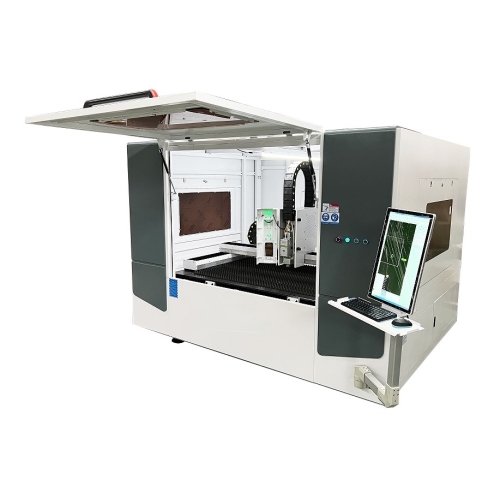

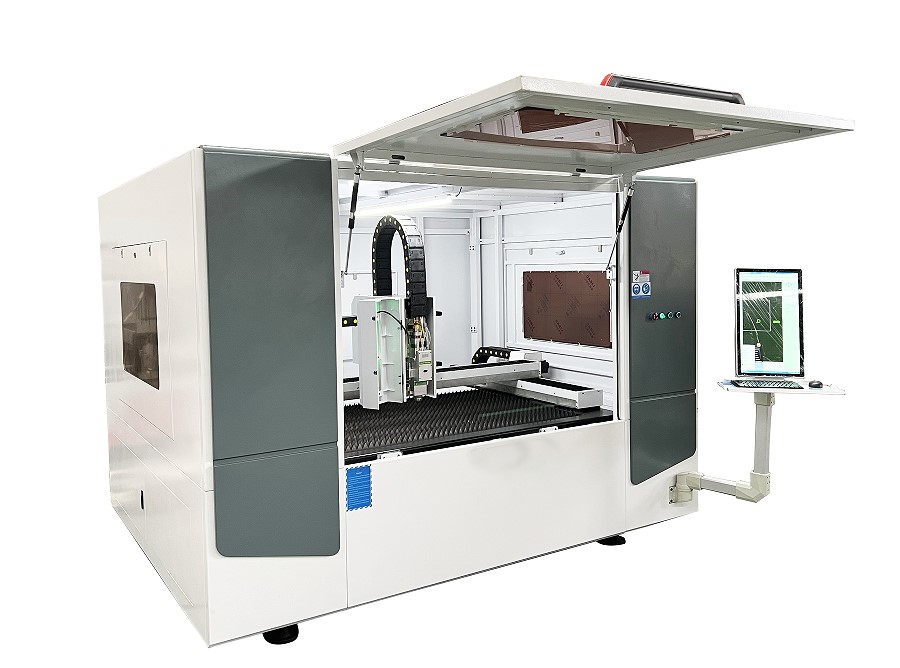

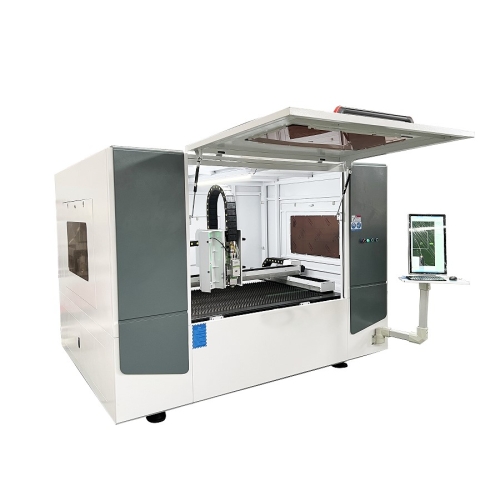

Το μηχάνημα έχει διαστάσεις 2580 × 2180 × 2000 mm και βάρος 1600 kg. Ένα διαμέρισμα με ανοιγόμενο κάλυμμα παρέχει πρόσβαση στο τραπέζι κατά τη φόρτωση. Η δική σας μηχανή κοπής σάς δίνει την ελευθερία να εφαρμόσετε πρωτότυπα, σύντομες σειρές και τρέχουσες παραγγελίες. Μπορείτε να προετοιμάσετε εξαρτήματα σύμφωνα με τα δικά σας σχέδια στο εργοστάσιό σας.
Αυτή είναι μια λύση για εταιρείες που θέλουν να αναπτύξουν την επεξεργασία λαμαρίνας και να αλλάζουν αποτελεσματικά μεταξύ διαφόρων λεπτομερειών.




Διαμόρφωση ελέγχου: FSCUT 2000 / CypCut2000s. Ο έλεγχος συνδέει το προετοιμασμένο έργο με τη λειτουργία της συσκευής και τις παραμέτρους εργασιών.
Τα δικά σας αρχεία σάς επιτρέπουν να υλοποιήσετε μεμονωμένα έργα, να προετοιμάσετε επόμενες εκδόσεις της λεπτομέρειας και να επιστρέψετε στην επιλεγμένη γεωμετρία για επόμενες παραγγελίες.
| Παράμετρος | Αξία |
|---|---|
| Μοντέλο | UG-1390FL |
| Αποτελεσματική περιοχή κοπής | 1300 × 900 mm |
| Εύρος άξονα Χ | 1300 mm |
| Εύρος άξονα Υ | 900 mm |
| Εύρος άξονα Z | 150 mm |
| Τύπος λέιζερ | FIBER / οπτική ίνα |
| Οπτική ισχύς | 3000 W |
| Πηγή λέιζερ | MAX MFSC-3000C |
| Μήκος κύματος | 1060–1080 nm |
| Κεφαλή κοπής | RAYTools BMH110 - Αυτόματη εστίαση |
| Έλεγχος/πρόγραμμα | FSCUT 2000 / CypCut2000s |
| Μονάδες σερβομηχανισμού | Fuji: 750 W X/Y, 400 W Z |
| Μειωτές | SHIMPO |
| Οδηγοί | Hiwin HGR20C |
| Χ/Υ μετάδοση | YYC, ελικοειδής εξοπλισμός |
| Μεταφορά μονάδας Z | TBI σφαιρική βίδα |
| Αναλογική βαλβίδα | SMC |
| Ακρίβεια τοποθέτησης | 0,03 mm/m |
| Επαναληψιμότητα τοποθέτησης | ±0,02 mm/m |
| Μέγιστη ταχύτητα ταξιδιού | 100 m/min |
| Τροφοδοτικό μηχανής | Φάση AC 220 V, 50/60 Hz, 1 ή φάση AC 380 V, 50/60 Hz, 3 - σύμφωνα με τη διαμόρφωση του μηχανήματος |
| Ισχύς συσκευής | 13 kW |
| Μορφές | CAD, DXF |
| Λάδωμα | Αυτόματο |
| Διαστάσεις μηχανής - μήκος × πλάτος × ύψος | 2580 × 2180 × 2000 mm |
| Βάρος συσκευής μηχανής | 1600 kg |
| Εργασιακό περιβάλλον | 0–40°C, υγρασία ≤80%, χωρίς συμπύκνωση |
| Αυτός που παγώνει | S&A Teyu CWFL-1000 |
| Δεξαμενή ψύκτη | 15 l |
| Ροή νερού | 70 l/λεπτό |
| Συνδέσεις νερού | 1/2″ RP |
| Σταθερότητα θερμοκρασίας ψύκτη | ±0,5°C |
| Τροφοδοτικό ψυκτικού συγκροτήματος | 220 V ±10%, 50 Hz |
| Ψυκτικός | R-410A |
| Βεντιλατέρ/ανεμιστήρας | 1,5 kW |
| Δήλωση συμμόρφωσης | CE |
| Ύψος ανύψωσης ψυκτικού συγκροτήματος | 45 m |
| Δυνατότητα ψύξης | 3650 kcal/h / 4,14 kW |
| Ισχύς συμπιεστή ψυκτικού συγκροτήματος | 1,35 kW / 1,84 HP |
| Ισχύς αντλίας ψυκτικού συγκροτήματος | 0,55 kW |
| Ποσότητα ψυκτικού | 950 g |
| Διαστάσεις ψυκτικού συγκροτήματος | 780 × 470 × 890 mm |
| Βάρος της συσκευής ψύκτη | 67 kg |

1300 × 900 mm.
MAX MFSC-3000C.
FSCUT 2000 / CypCut2000s.

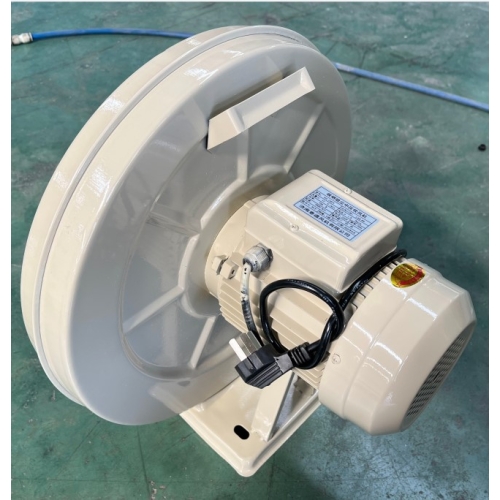

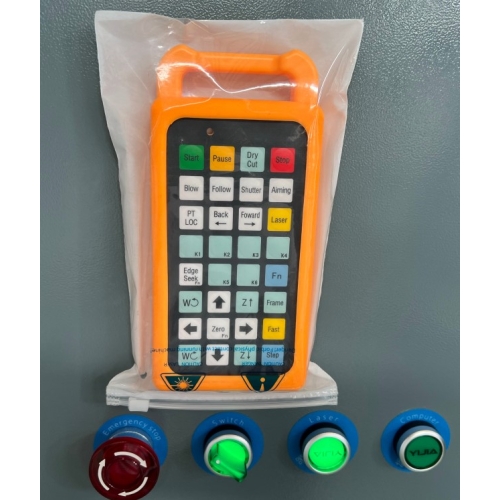

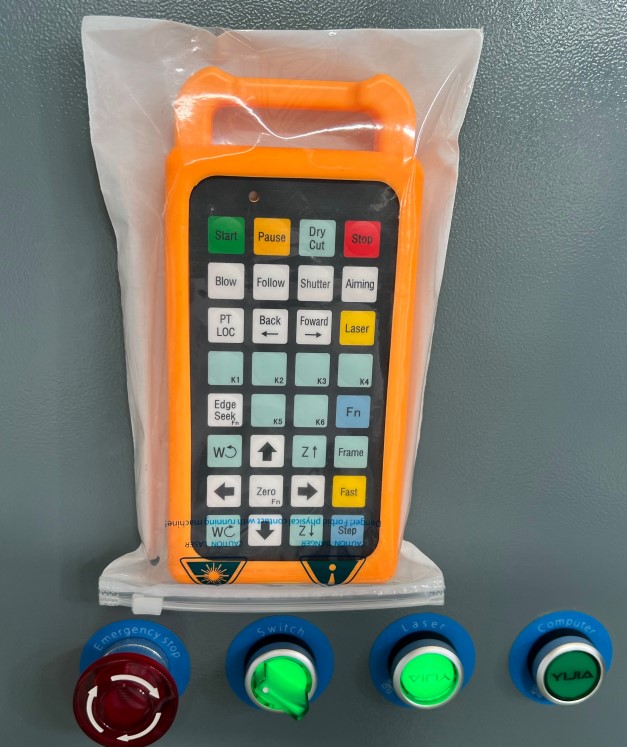

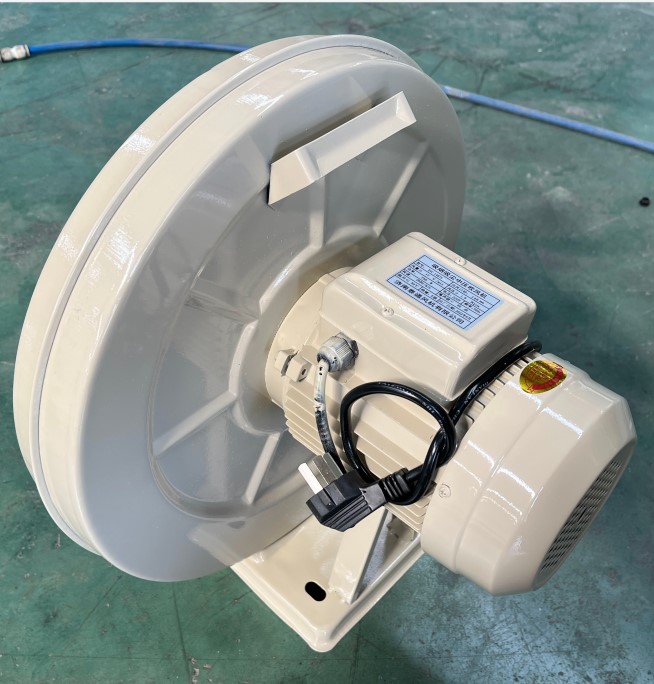

FIBER UG-1390FL 3000 W μηχανή κοπής; Ενσωματωμένος υπολογιστής με λογισμικό CypCut. Βιομηχανικό ψύκτη S&A Teyu CWFL-1000; Ανεμιστήρας / ροή αέρα με ισχύ 1,5 kW; Τηλεχειριστήριο για τη λειτουργία του μηχανήματος. Σετ ακροφυσίων κοπής. Συγκλίνοντες φακοί; καλώδια σύνδεσης? Εγχειρίδιο χρήσης.
Επεκτείνετε τις δυνατότητες του εργαστηρίου σας με την CNCWorld. Η ελληνική ομάδα μας σας βοηθά να επιλέξετε τη συσκευή και τη διαμόρφωση που ταιριάζουν στα έργα σας, με πρόσβαση σε σέρβις και υποστήριξη. Επικοινωνήστε μαζί μας για το κατάλληλο μηχάνημα για την επιχείρησή σας.
