Μηχανή κοπής λέιζερ FIBER 1500W 600×400mm FL-4060 + ψύκτη CWFL-1500

Λέιζερ FIBER 1500W MAX Πεδίο εργασίας 600 × 400 mm Κλειστή κατοικία Επικεφαλής Au3Tech A130M Πίνακας διέλευσης Ζωντανή εστίαση

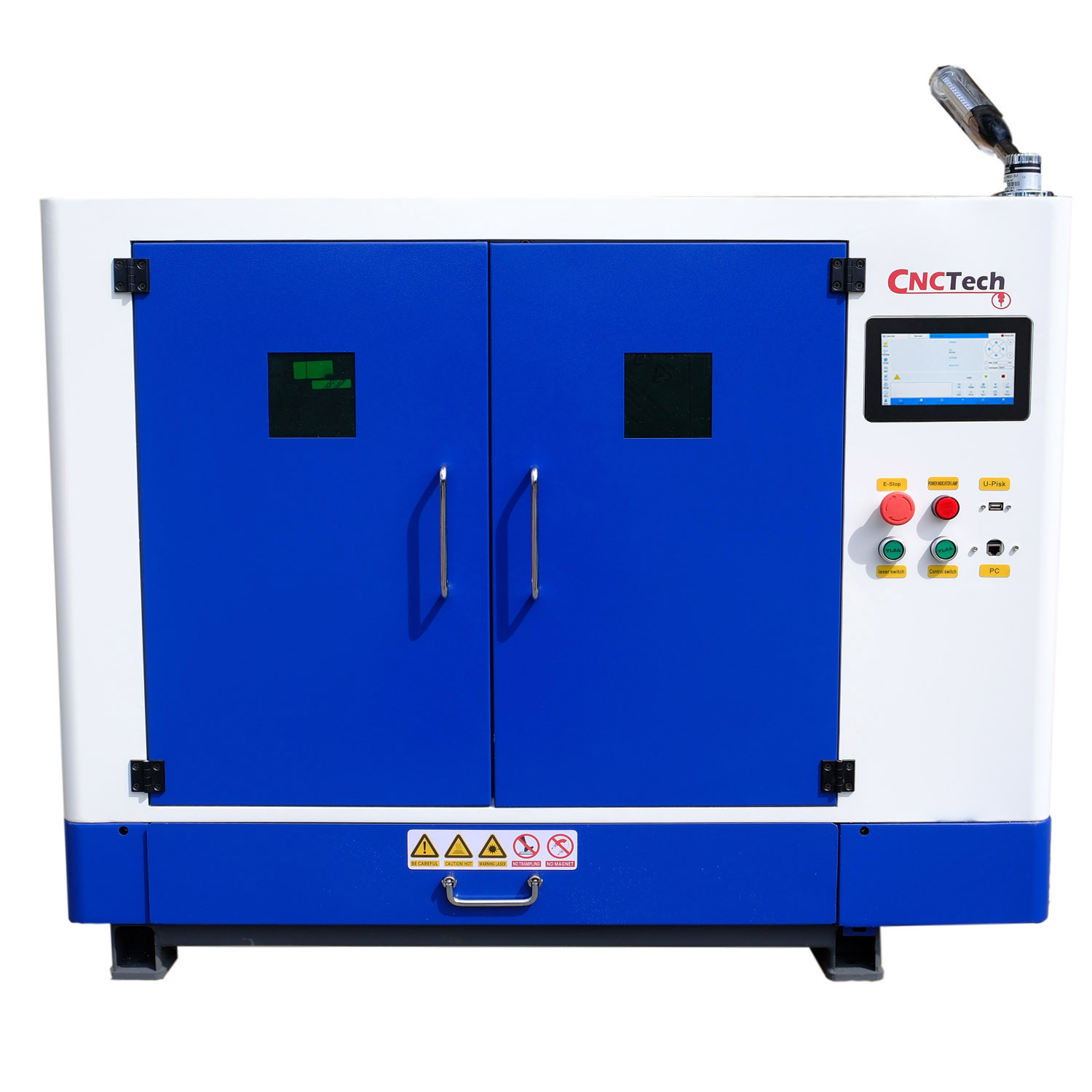

FIBER compact μηχανή κοπής λέιζερ 1500W LT-4060

ΜΙΚΡΗ ΜΟΡΦΗ - ΜΕΓΑΛΕΣ ΔΥΝΑΤΟΤΗΤΕΣ
Πηγή MAX 1500W | ΧΩΡΟΣ ΕΡΓΑΣΙΑΣ 60×40cm | ΜΕΣΩ ΠΙΝΑΚΑΣ | CHILLER CWFL-1500 ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ

Το μοντέλο FL-4060 είναι ένας κόφτης λέιζερ FIBER που αποτελεί απάντηση στη μεγάλη ζήτηση για μικρά λέιζερ για την κοπή λαμαρίνας. Κλειστή, ασφαλή στέγαση και το πεδίο εργασίας 600×400 mm είναι ιδανικό για λεπτομέρειες, επιγραφές, πάνελ, στοιχεία περιβλήματος, σύντομες σειρές και πρωτότυπα. Χάρη σε αυτό το τραπέζι εργασίας είναι περαστικό, μπορείτε επίσης να κόψετε μακρύτερα μεταλλικά φύλλα.

Υπάρχει μια αξιόπιστη πηγή λέιζερ που λειτουργεί μέσα MAX1500W από έναν από τους καλύτερους κατασκευαστές πηγών λέιζερ στον κόσμο - MAX Photonics, κεφαλή Au3Tech A130M και ελεγκτής MCC100 με λογισμικό NexCut, η μονάδα δίσκου αποτελείται από γραμμικούς οδηγούς σε όλους τους άξονες μαζί με βηματικούς κινητήρες στους άξονες X και Y και σερβοκινητήρα στον άξονα Z.
Αυτά είναι προσεκτικά επιλεγμένα στοιχεία που εγγυώνται απρόσκοπτη και ομαλή λειτουργία - παίρνετε ένα πλήρες μηχάνημα με κλειστό θάλαμο, οθόνη αφής και υδρόψυξη.

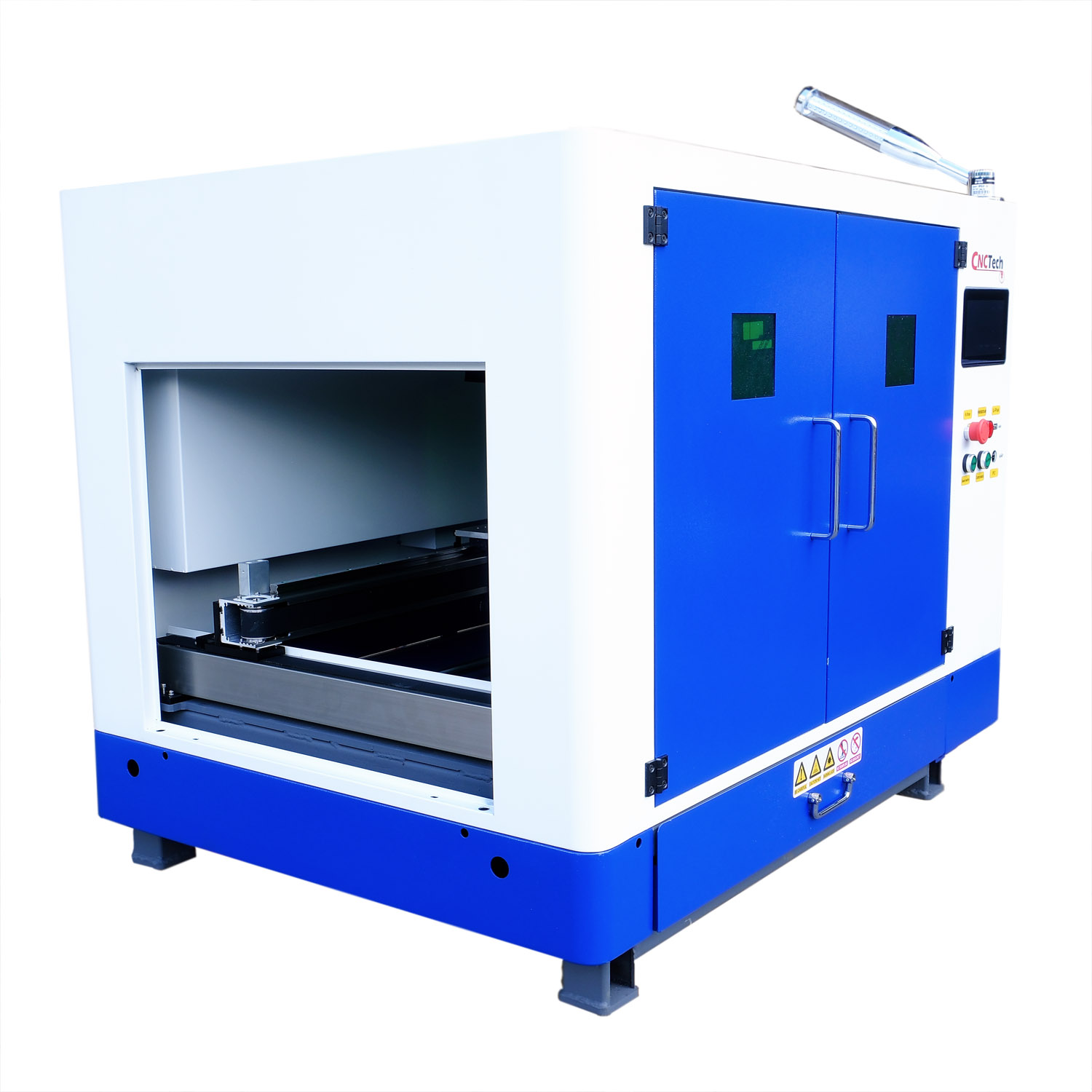

FIBER 1500W LT-4060 κοπτική μηχανή με τραπέζι διέλευσης

Είναι μια καλή επιλογή για ένα μικρό εργοστάσιο μετάλλων, ένα κατάστημα πρωτοτύπων, ένα διαφημιστικό στούντιο, σέρβις και παραγωγή μικρού μήκους. Το μηχάνημα έχει μικρές διαστάσεις 1,2 × 0,85 m και προσφέρει ισχύ που σας επιτρέπει να χειρίζεστε πραγματικές παραγγελίες παραγωγής.

Τα σημαντικότερα πλεονεκτήματα του FL-4060

Κοπή και διεύθυνση

1 Πηγή MAX 1500W λειτουργεί συνεχώς και παρέχει μια σταθερή δοκό για την κοπή ανθρακούχου χάλυβα, ανοξείδωτου χάλυβα, αλουμινίου και ορείχαλκου.

2 Επικεφαλής Au3Tech A130M διαθέτει υποδοχή QBH, χειροκίνητη ρύθμιση εστίασης και αντικαταστάσιμο προστατευτικό φακό. Επιπλέον, τοποθετείται η κεφαλή Ζωντανή εστίαση για να παρακολουθείτε το ύψος πάνω από το υλικό σε πραγματικό χρόνο.

3 Control MCC100 + NexCut σας επιτρέπει να εισάγετε έργα, να ορίζετε παραμέτρους και να χειρίζεστε την κίνηση του μηχανήματος από έναν καθαρό πίνακα αφής.

4 Τραπέζι μαχαιριών 600 × 400 mm Υποστηρίζει σταθερά μεταλλικά φύλλα και το συρτάρι που βγαίνει διευκολύνει την απομάκρυνση των απορριμμάτων κοπής.

5 Περάστε από το πίσω μέρος του περιβλήματος σας επιτρέπει να εισαγάγετε ένα μεγαλύτερο φύλλο και να το μετακινήσετε σε τμήματα. η ίδια η κοπή γίνεται στην περιοχή 600 × 400 mm.

Άνεση και ασφάλεια

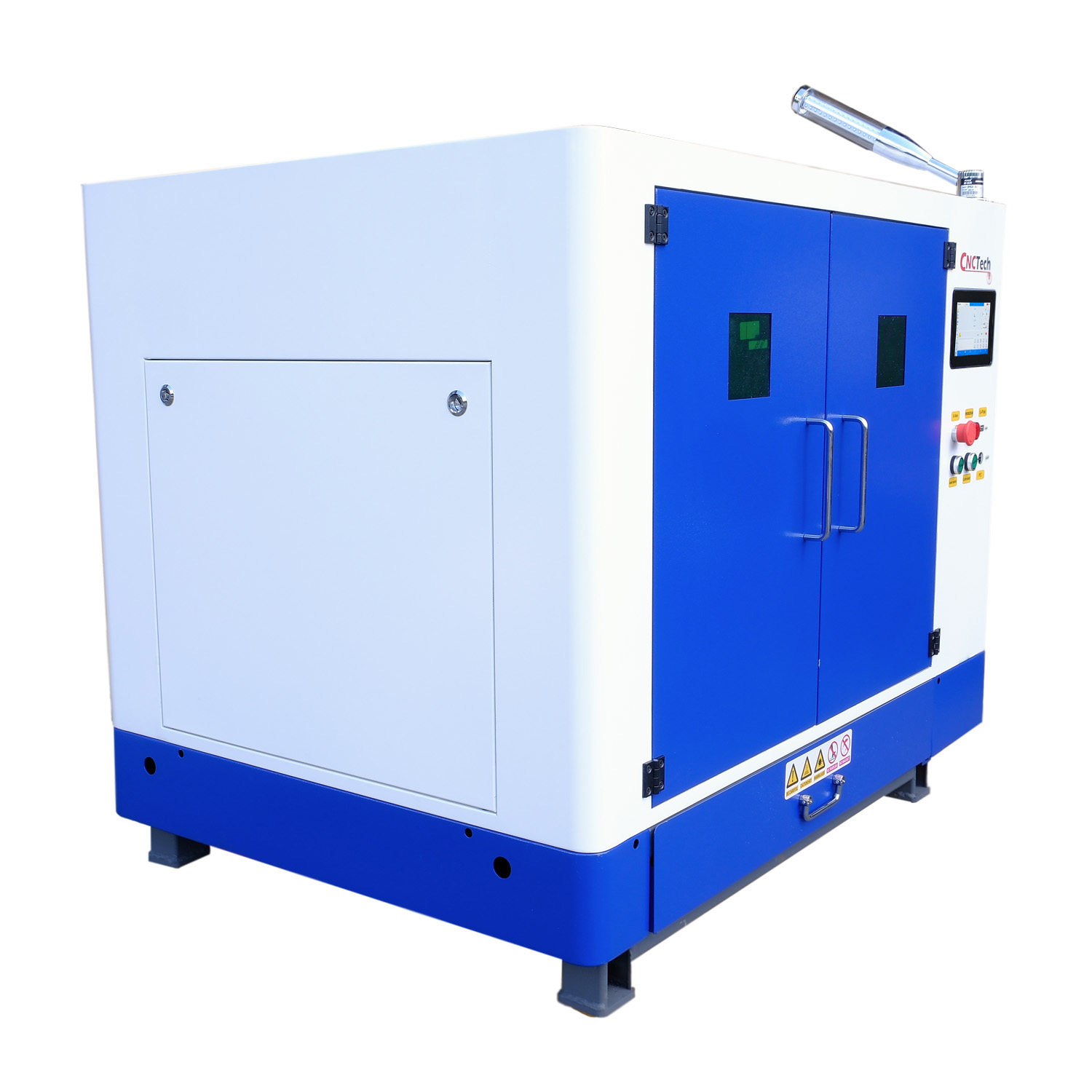

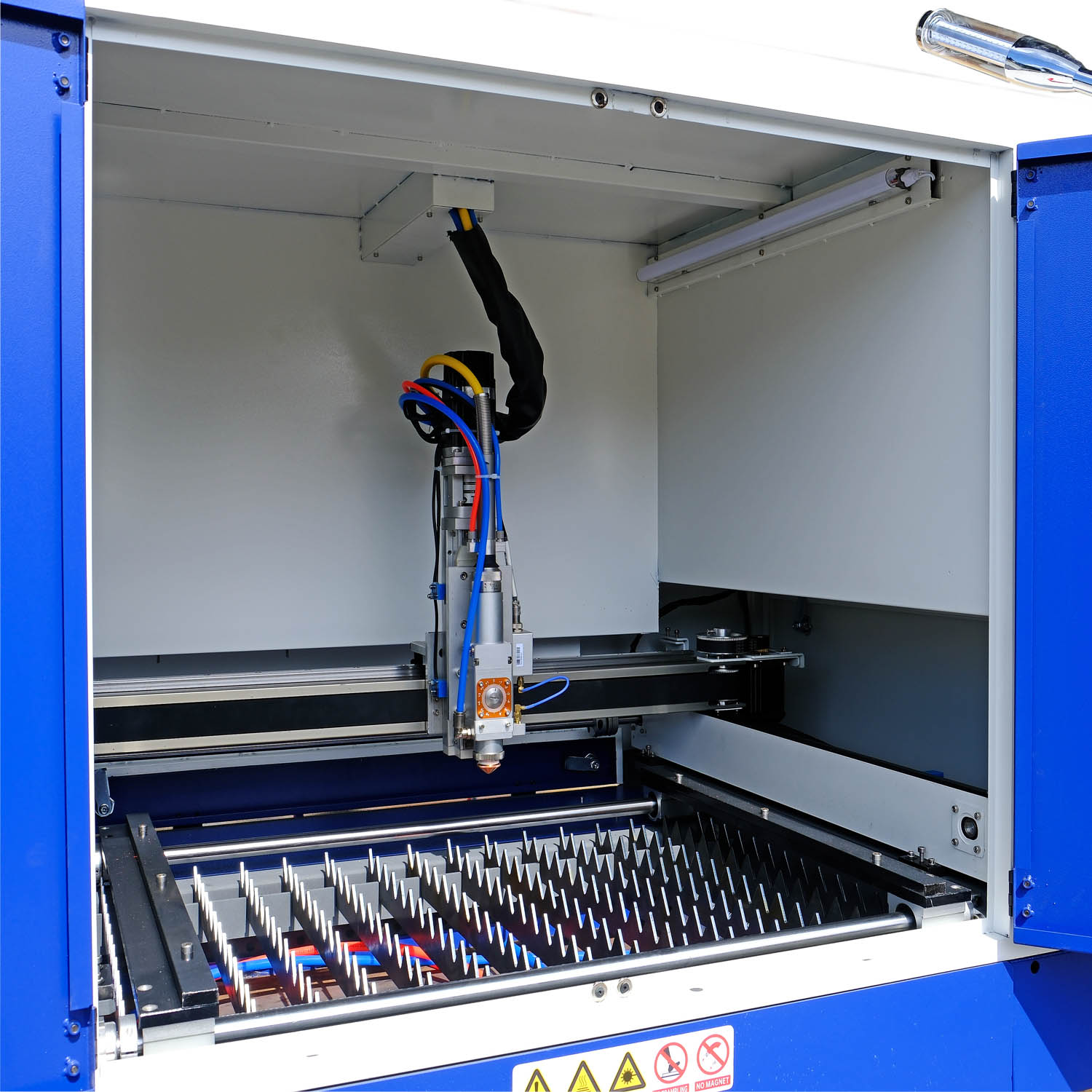

6 Κλειστός θάλαμος εργασίας διαχωρίζει τη διαδικασία κοπής από τον χειριστή και βοηθά στη διατήρηση της τάξης γύρω από το σταθμό εργασίας.

7 Περιλαμβάνεται ψύκτης CWFL-1500 ψύχει την πηγή και την οπτική διαδρομή, χάρη στην οποία το λέιζερ μπορεί να λειτουργήσει σε σταθερές θερμικές συνθήκες.

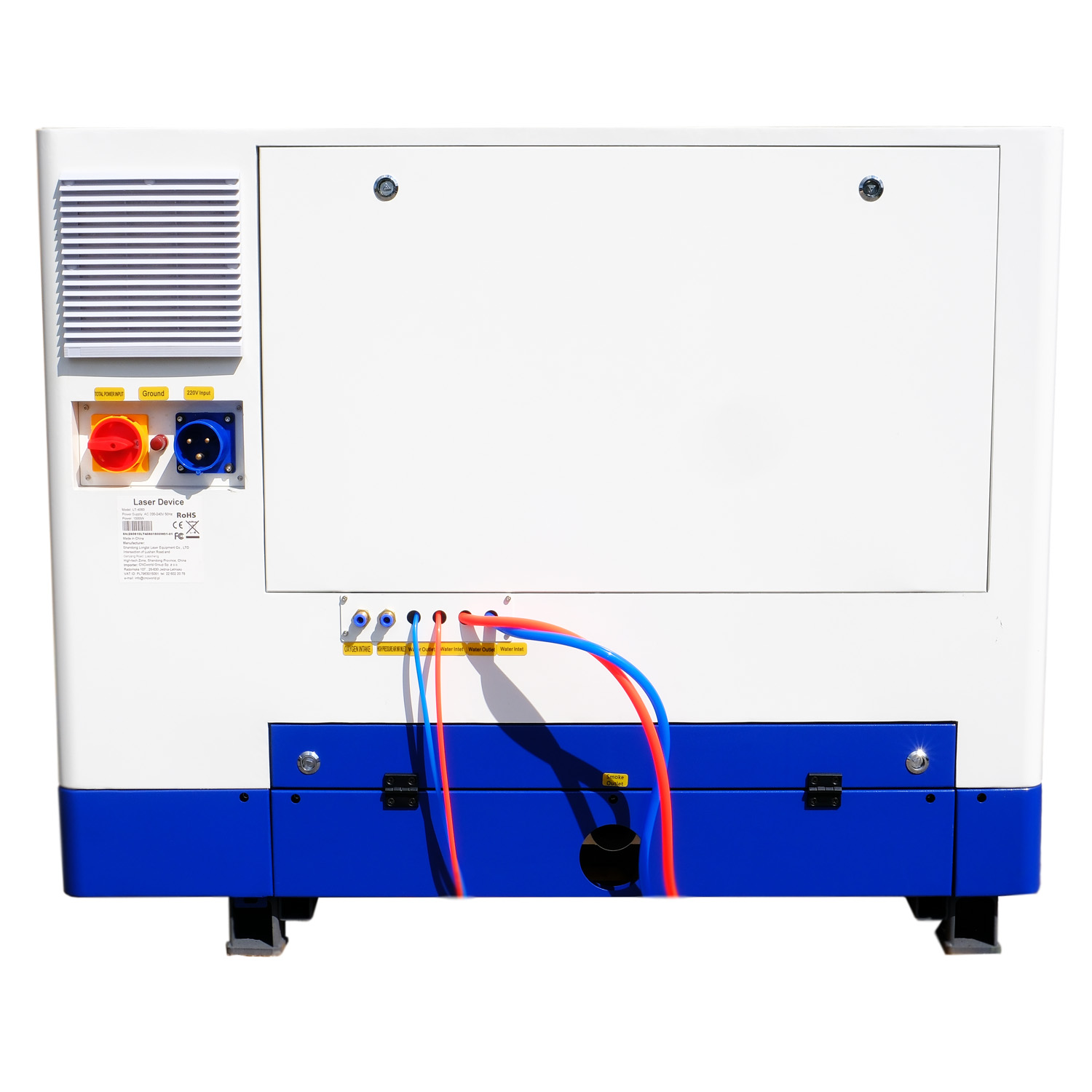

8 Διαχωρίστε τις συνδέσεις οξυγόνου και αζώτου/πεπιεσμένου αέρα διευκολύνουν την επιλογή του αερίου ανάλογα με τον τύπο του υλικού και το αναμενόμενο αποτέλεσμα.

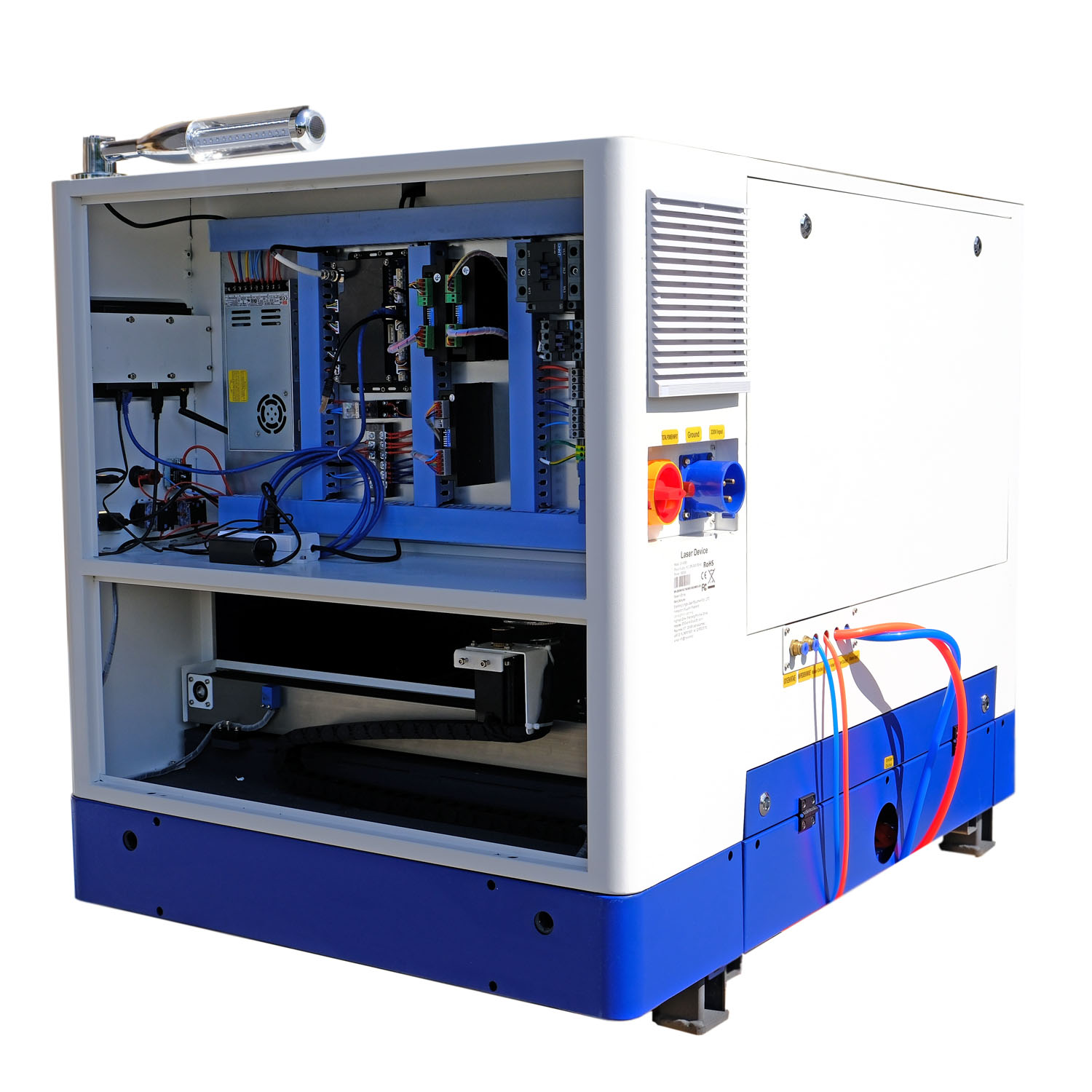

9 X/Y stepper drive και Z axis servo συνεργαστείτε με ένα αρθρωτό ιμάντα κίνησης για να παρέχει ομαλή κίνηση σε συμπαγή σχεδιασμό.

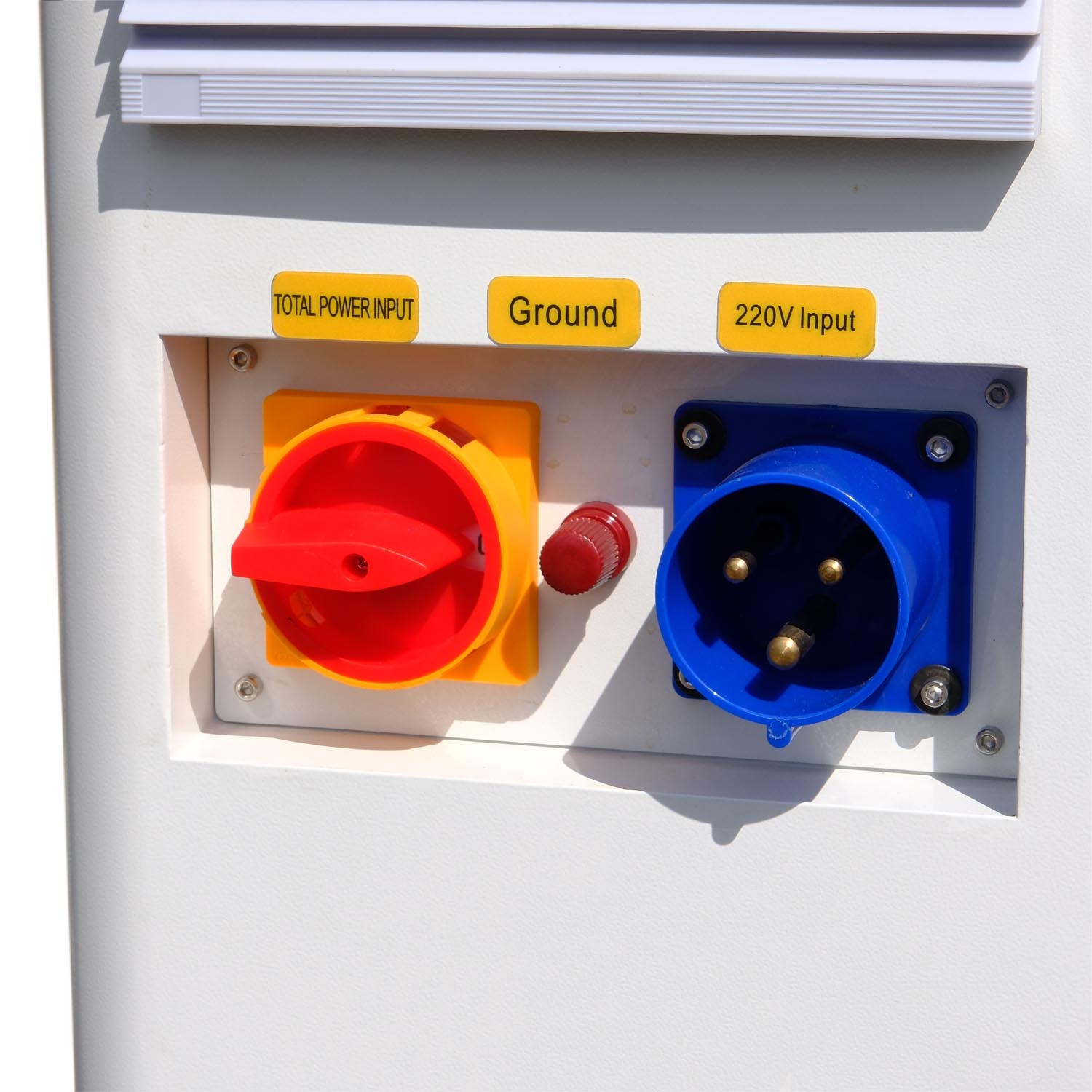

10 Μονοφασικό τροφοδοτικό 230V απλοποιεί την προετοιμασία του σταθμού σε σύγκριση με βιομηχανικά μηχανήματα μεγάλης κλίμακας.

Εξοικονόμηση σε κάθε βήμα

Σύγκριση κοπής ανθρακούχου χάλυβα 2mm

Για ανθρακούχο χάλυβα 2mm, το λέιζερ FIBER 1,5 kW σε λειτουργία κοπής αέρα συνδυάζει υψηλή ταχύτητα με χαμηλό λειτουργικό κόστος. Οι ακόλουθες τιμές αποτελούν σύγκριση μοντέλων με πλάσμα HD και κοπή με υδροβολή Waterjet Q3.

Σε σύγκριση με το πλάσμα HD

περίπου 150% ταχύτερα

περίπου 60% χαμηλότερο κόστος ανά εργατοώρα
και περίπου 85% χαμηλότερο κόστος ανά 100 m

Σε σύγκριση με το Waterjet Q3

περίπου 740% ταχύτερα

περίπου 78% χαμηλότερο κόστος ανά εργατοώρα
και περίπου 97% χαμηλότερο κόστος ανά 100 m

Συγκριτική παράμετρος	Laser FIBER 1,5 kW (Κοπή με αέρα)	Κοπή με πλάσμα HD	Κοπή με νερό (Waterjet Q3)
Ταχύτητα κοπής	7,0–9,0 m/min	2,8–3,5 m/min	0,8–1,1 m/min
Κατανάλωση ενέργειας (ολόκληρο το σύστημα)	6–9 kWh (περίπου 2 € – 3 €/h)	16–20 kWh (περίπου 4.5 € – 6 €/h)	25–32 kWh (περίπου 7 € – 9.5 €/h)
Κόστος Αερίου/Λειαντικού Εργασίας	0 € (Αέρας από συμπιεστή)	1.5 € – 2.5 €/h (Τεχνικά αέρια)	9.5 € – 13 €/h (Λειαντικό γρανάτη)
Αναλώσιμα Μέρη	0.5 € – 1 €/h (προστατευτικά τζάμια, ακροφύσια)	3 € – 4 €/h (Ηλεκτρόδια, ακροφύσια)	4.5 € – 7 €/h (Σωλήνες ανάμειξης)
Πραγματικό λειτουργικό κόστος ανά ώρα	4.5 € – 6.5 €/h	13 € – 15 €/h	22 € – 29 €/h
Χρόνος Κοπής 100 Γραμμικών Μετρητών	περίπου 14–16 min	περίπου 35–45 min	περίπου 100–120 min
Κόστος κοπής 100 m (αναλώσιμα)	περίπου 1 € – 1.5 €	περίπου 8 € – 10.5 € (+ αφαίρεση γρεζιών)	περίπου 37 € – 48.5 €
Ανάγκη καθαρισμού άκρων	0 € – Έτοιμο για χρήση σε εξάρτημα Συναρμολόγηση	Απαιτείται λείανση των γρεζιών	0 €

Τα αποτελέσματα είναι κατά προσέγγιση και εξαρτώνται από παράγοντες όπως η ποιότητα και η σύνθεση του υλικού, οι ρυθμίσεις, η πηγή πεπιεσμένου αέρα, η ενέργεια, η υπηρεσία και η οργάνωση παραγωγής.

Ποια μέταλλα μπορούν να κοπούν;

Ανθρακούχο χάλυβα

δομικά στοιχεία, λαβές, βραχίονες και εξαρτήματα μηχανής

έως 12 mm*

Ανοξείδωτο ατσάλι

προσόψεις, πάνελ, εξοπλισμός και στοιχεία περιβλήματος

έως 3 mm*

Αλουμίνιο

πινακίδες, φωτιστικά περιβλήματα, γρίλιες και λεπτομέρειες

έως 2 mm*

Ορείχαλκος

διακοσμήσεις, πινακίδες, σημάνσεις και μικροαντικείμενα

έως 1 mm*

* Ενδεικτικές τιμές από τις προδιαγραφές του κατασκευαστή. Το πραγματικό πάχος και η ποιότητα κοπής εξαρτώνται, μεταξύ άλλων, από τον τύπο του υλικού, την επιφάνειά του, τον τύπο και την καθαρότητα του αερίου, τη διάμετρο του ακροφυσίου, τη ρύθμιση εστίασης, την ταχύτητα και την ισχύ.

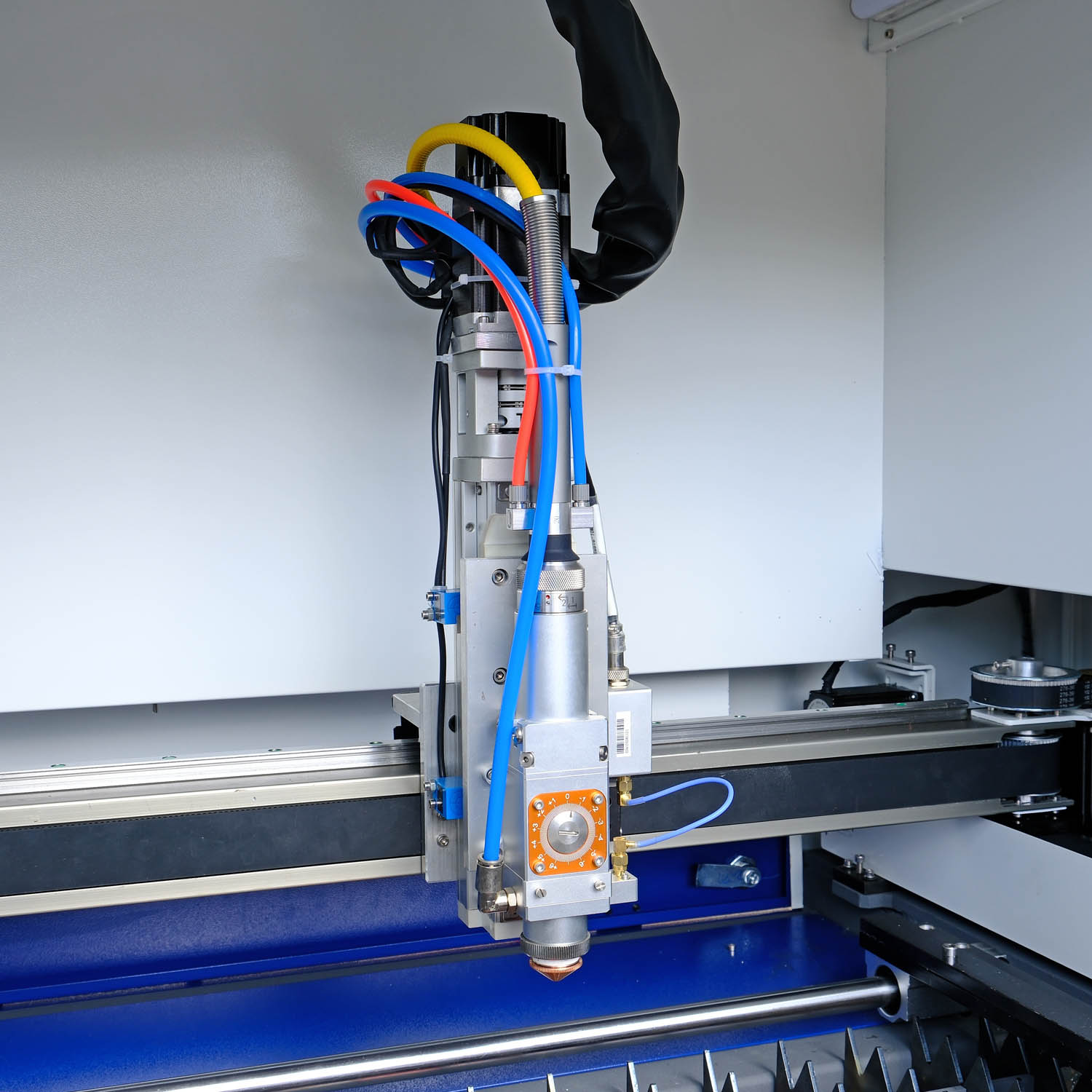

Au3Tech A130M κεφαλή κοπής στη μηχανή κοπής FIBER 1500W

Επικεφαλής Au3Tech A130M

Η A130M είναι μια συμπαγής κεφαλή σχεδιασμένη για κοπή με λέιζερ FIBER με ισχύ έως 2000W. Διαθέτει οπτική ακρίβεια, σχεδιασμό κατά της σκόνης και QBH σύνδεσμο οπτικών ινών.

Η εστίαση ρυθμίζεται χειροκίνητα με ένα κουμπί, χάρη στο οποίο ο χειριστής μπορεί να προσαρμόσει τη θέση του σημείου εστίασης στο υλικό. Ο κάτω προστατευτικός φακός διαχωρίζει τα οπτικά από τα τσιπ και τη βρωμιά και η αντικατάστασή του είναι γρήγορη και βολική.

Εύρος ρύθμισης εστίασης Z: από -7 έως +7 mm
Εύρος ακροφυσίων: 1–4 mm
Μήκος κύματος: 1064 nm

Έλεγχος χωρίς εικασίες

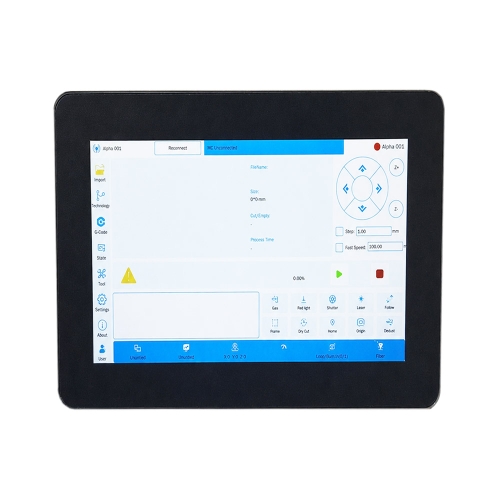

Η οθόνη αφής παρέχει πρόσβαση στις πιο σημαντικές λειτουργίες του μηχανήματος: οικοδόμηση, χειροκίνητη κίνηση άξονα, λειτουργία αερίου, έλεγχος λέιζερ, εισαγωγή έργου και εκκίνηση της εργασίας.

Το σύστημα MCC100 λειτουργεί με το NexCut και υποστηρίζει δημοφιλή αρχεία σχεδίασης, συμπεριλαμβανομένων των DXF και αρχείων που έχουν προετοιμαστεί στο περιβάλλον CAD. Είναι μια απλή, σαφής διάταξη που λειτουργεί καλά για σύντομες σειρές και συχνές αλλαγές στη λεπτομέρεια.

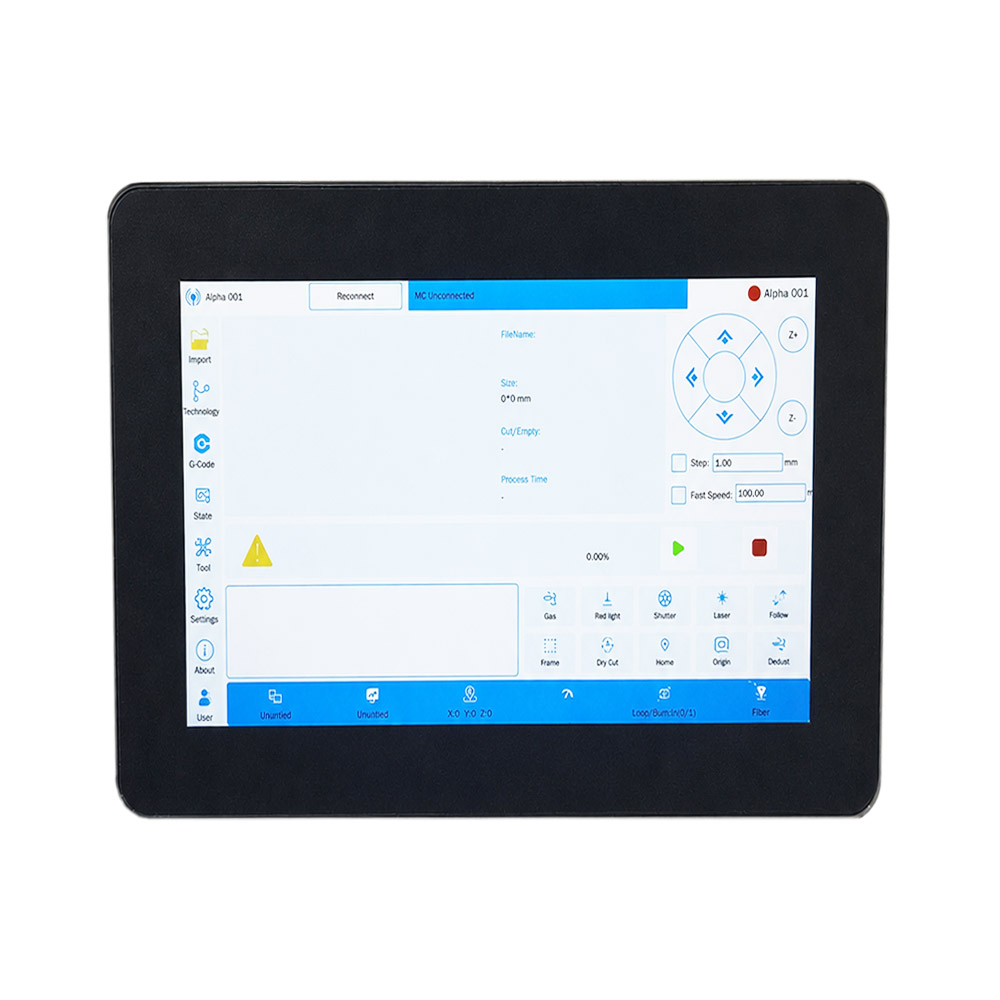

Πίνακας αφής NexCut X1 του κόφτη λέιζερ FIBER

Η δομή είναι προετοιμασμένη για καθημερινή χρήση

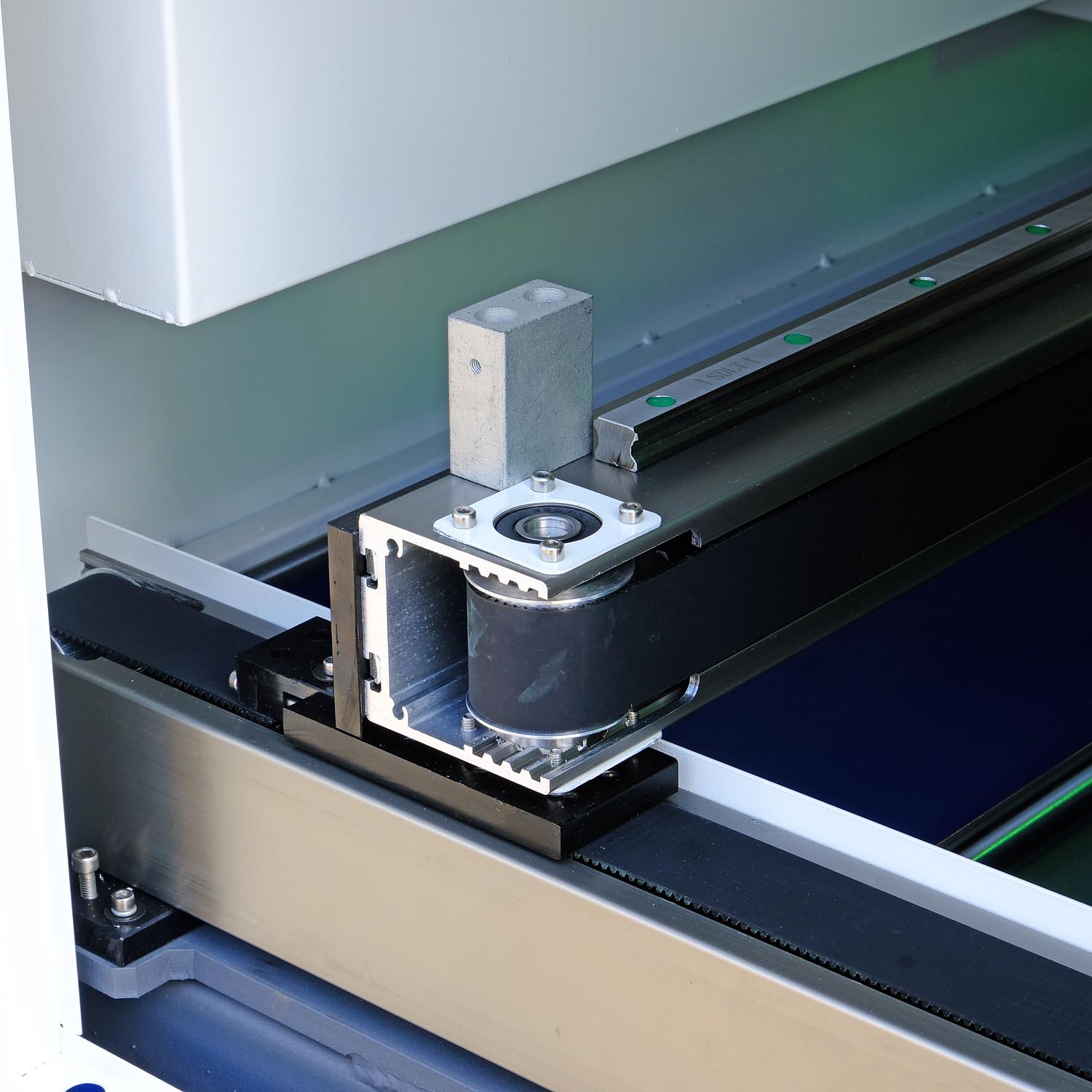

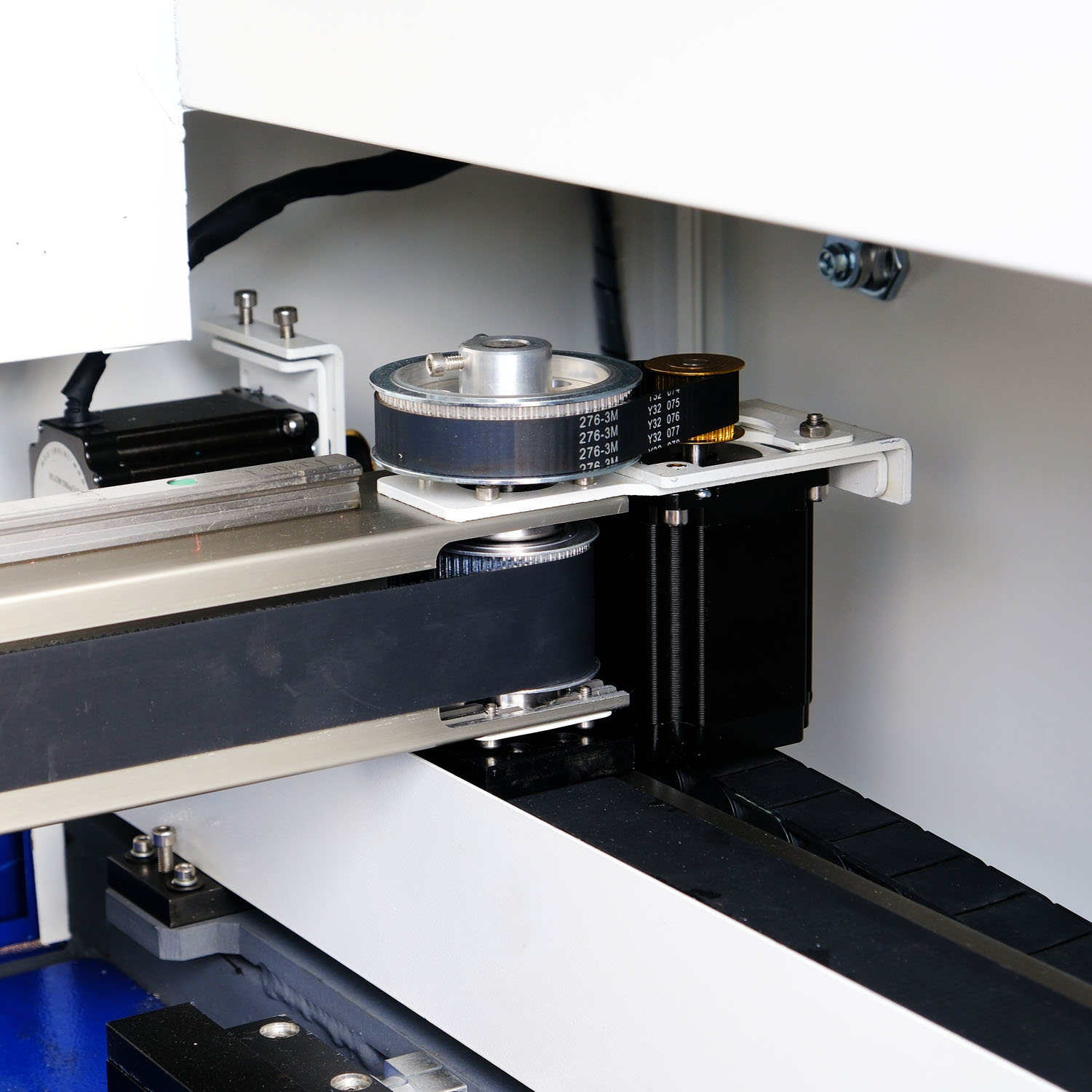

Κίνηση ιμάντα

Η αρθρωτή μετάδοση με ιμάντα εξασφαλίζει ομαλή κίνηση των αξόνων και επιτρέπει στο μηχάνημα να διατηρεί συμπαγείς διαστάσεις.

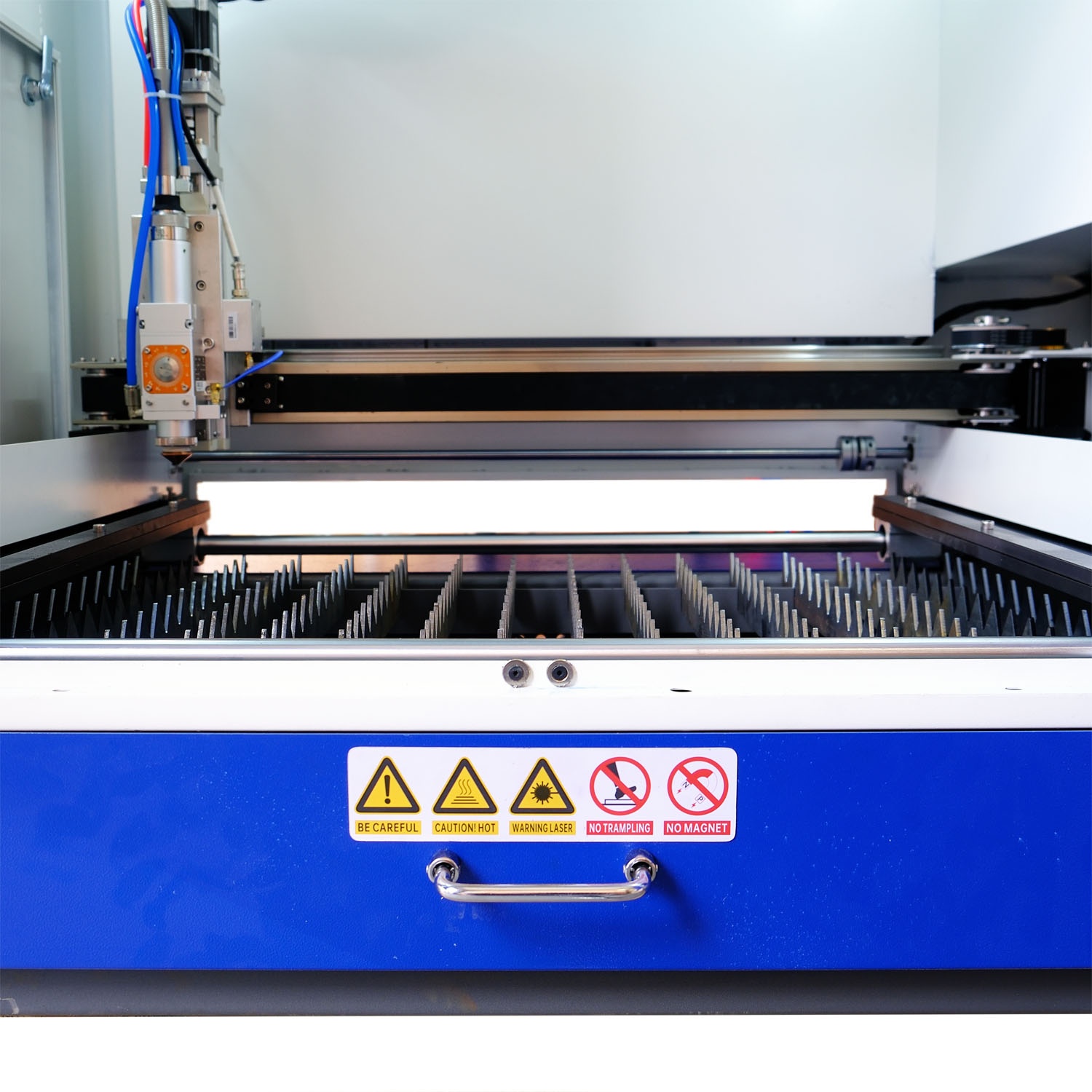

Τραπέζι μαχαιριών 600 για 400 mm κόφτες FIBER

Τραπέζι με μαχαίρι

Οι οδοντωτές λωρίδες περιορίζουν την επιφάνεια επαφής της λαμαρίνας με το τραπέζι και διευκολύνουν την αφαίρεση των κομμένων στοιχείων.

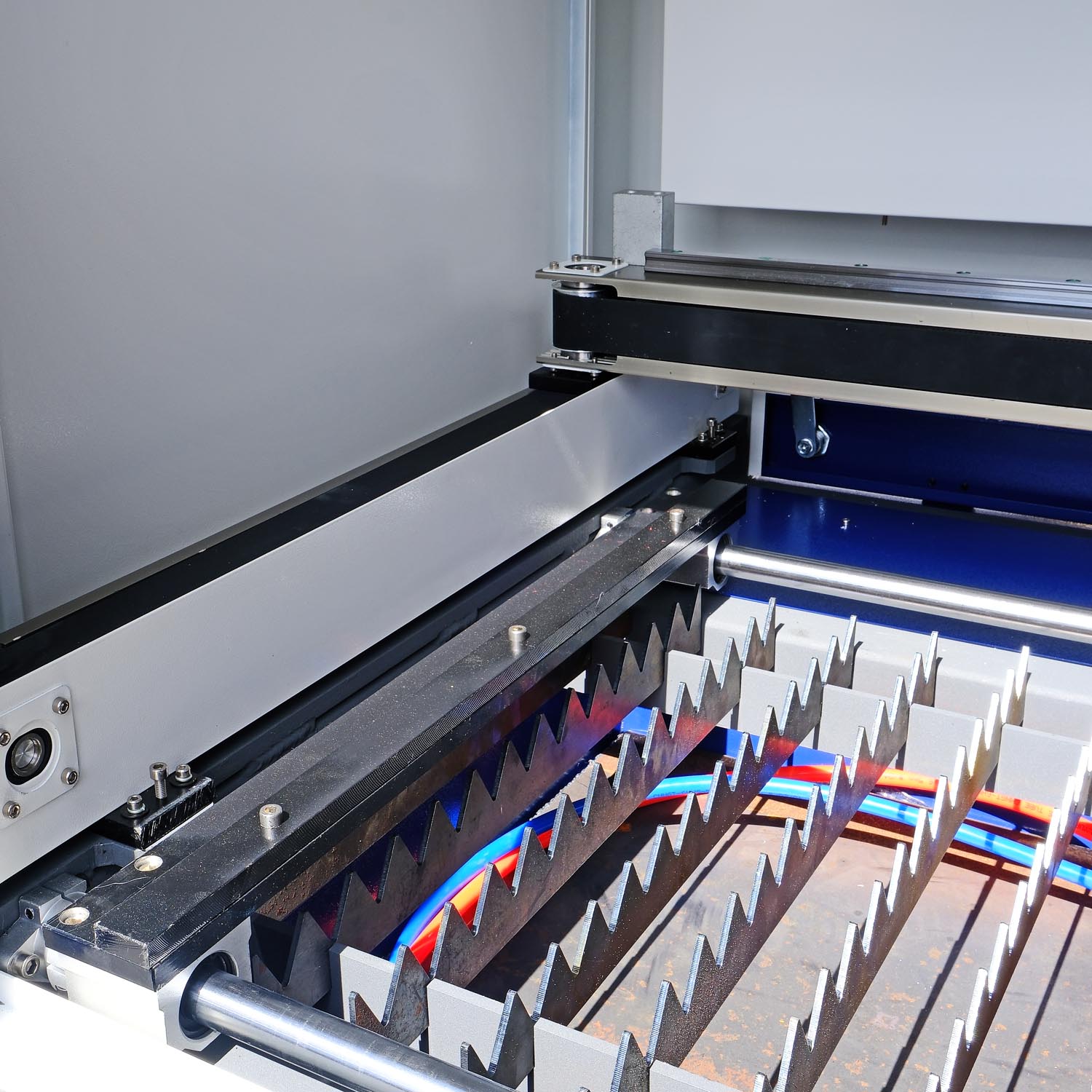

Γραμμικός οδηγός μηχανής κοπής λέιζερ LT-4060

Γραμμικοί οδηγοί

Η καθοδήγηση άκαμπτου άξονα βοηθά στη διατήρηση της επαναλαμβανόμενης κίνησης για τεμάχια σύνθετου σχήματος.

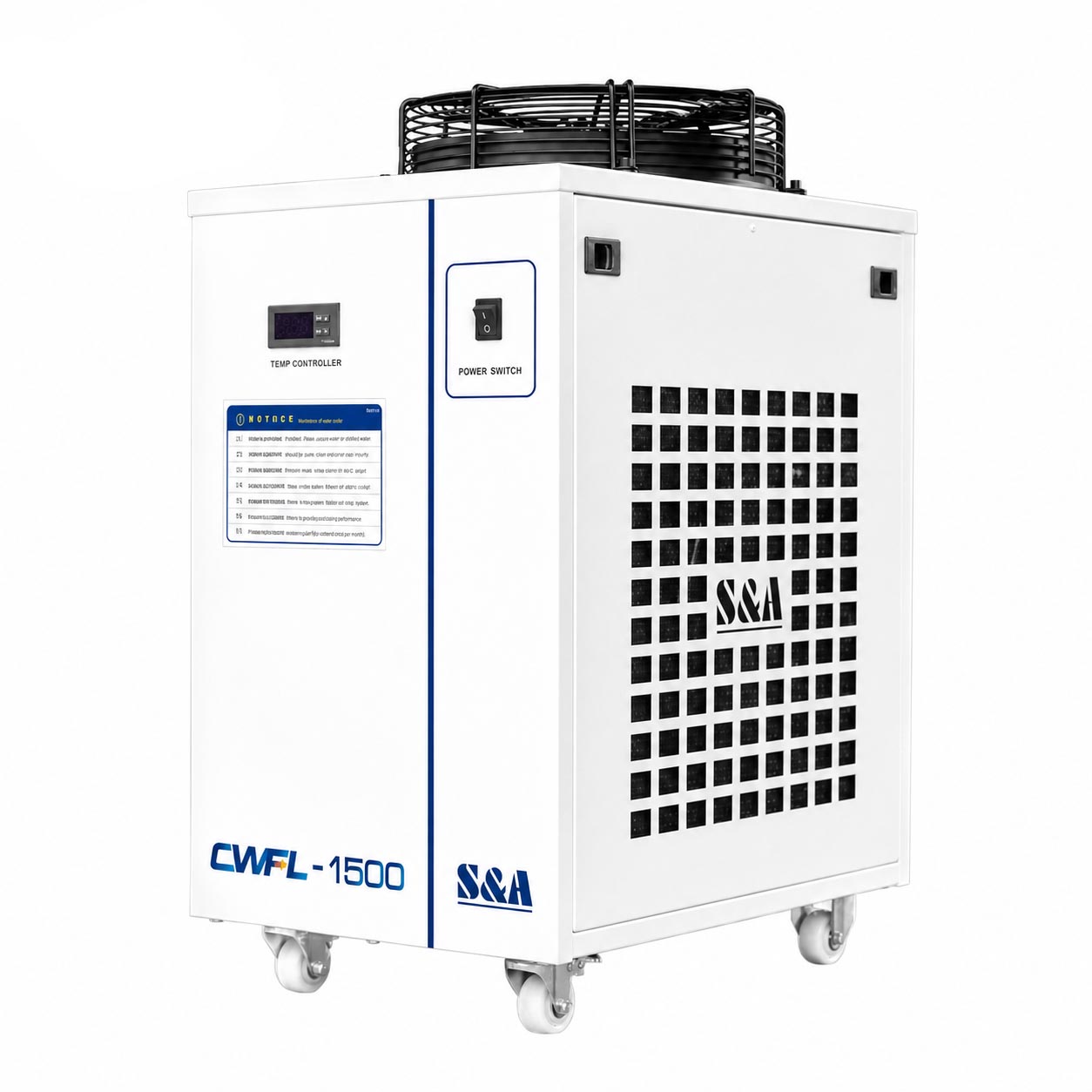

Ψυκτικό συγκρότημα CWFL-1500 για μηχανή κοπής FIBER 1500W

Περιλαμβάνεται ψύκτης CWFL-1500

Μια πηγή με ισχύ 1500W απαιτεί σταθερή ψύξη νερού, επομένως το σετ περιλαμβάνει ένα αντίστοιχο ψυκτικό συγκρότημα CWFL-1500. Το σύστημα ψύξης υποστηρίζει την πηγή λέιζερ και την οπτική διαδρομή.

Ο τακτικός έλεγχος της κυκλοφορίας του νερού και η διατήρηση της κατάλληλης θερμοκρασίας συμβάλλουν στη διατήρηση επαναλαμβανόμενων παραμέτρων λειτουργίας και στην προστασία των βασικών εξαρτημάτων του μηχανήματος.

Τεχνικά στοιχεία

Παράμετρος

Αξία

Μοντέλο

6040-FL

Πεδίο εργασίας

600 × 400 mm

Εύρος κίνησης XYZ

600 × 400 × 350 mm

Τύπος και ισχύς λέιζερ

FIBER, συνεχές κύμα CW, 1500W

Πηγή λέιζερ

MAX MFSC-1500C, υδρόψυκτο

Μήκος κύματος

ονομαστικά 1080 nm

Κεφαλή κοπής

Au3Tech A130M, χειροκίνητη εστίαση, υποδοχή QBH

Έλεγχος/λογισμικό

Au3Tech MCC100 + NexCut X1

Οδηγώ

Βηματικοί κινητήρες μολύβδου X/Y + σερβομηχανισμός άξονα Z

Μετάδοση

αρθρωτός ιμάντας κίνησης

Τραπέζι

τραπέζι με οδοντωτό μαχαίρι, ανασυρόμενο συρτάρι απορριμμάτων, πλαϊνό πέρασμα

Αέριο θωράκισης

Σύνδεση οξυγόνου και κοινή σύνδεση αζώτου/πεπιεσμένου αέρα

Ακρίβεια τοποθέτησης

δήλωσε 0,05 mm/μ

Επαναληψιμότητα τοποθέτησης

δηλώθηκε ±0,05 mm/m

Υποστηριζόμενες μορφές

μεταξύ άλλων DXF και αρχεία CAD

Τροφοδοτικό

AC 220–240V, 50/60 Hz, 1 φάση

Συνολική ισχύς της συσκευής

περίπου 9 kW

Διαστάσεις μηχανήματος

1200 × 850 × 920 mm

Καθαρό βάρος

περίπου 180 kg

Διαστάσεις μεταφοράς

1800 × 920 × 1200 mm

Εργασιακό περιβάλλον

10–40°C, χωρίς συμπύκνωση, υγρασία έως 80%

Τι παίρνετε στο σετ;

Συμπαγής μηχανή κοπής λέιζερ FIBER LT-4060 με κλειστό περίβλημα

✓ μηχανή κοπής λέιζερ FIBER FL4060 1500W,

✓ πηγή λέιζερ MAX 1500W,

✓ Au3Tech A130M κεφαλή κοπής,

✓ βιομηχανικός ψύκτης CWFL-1500,

✓ σετ προστατευτικών φακών,

✓ σετ ορειχάλκινων ακροφυσίων κοπής,

✓ καλώδια σύνδεσης,

✓ εγχειρίδιο χρήσης στα ελληνικά.

Για τη λειτουργία του σταθμού, χρειάζεστε μια κατάλληλη πηγή αερίου λειτουργίας και ένα σύστημα εξαγωγής προσαρμοσμένο στο χώρο εργασίας.

Διανομή, εξυπηρέτηση και υποστήριξη πελατών στην Ελλάδα

Αγοράζετε το μηχάνημα από έναν μακροχρόνιο διανομέα αυτού του τύπου μηχανημάτων, με παραστατικό πώλησης, εγγύηση και πρόσβαση σε τεχνική υποστήριξη. Θα σας βοηθήσουμε με την πρώτη εκκίνηση, τη ρύθμιση των βασικών παραμέτρων και την καθημερινή λειτουργία της συσκευής.

Η μηχανή κοπής συμμορφώνεται με τις απαιτήσεις CE που καθορίζονται στην τεκμηρίωση του κατασκευαστή. Η συσκευή πρέπει να χρησιμοποιείται μόνο από εκπαιδευμένα άτομα, τηρώντας τους κανόνες ασφαλείας για λέιζερ υψηλής ισχύος.

Πριν ξεκινήσετε την εργασία, θυμηθείτε:

✓ σωστή γείωση της συσκευής,

✓ έλεγχος της κυκλοφορίας του νερού στο ψυκτικό συγκρότημα,

✓ επιλογή καθαρού αερίου και στεγανών σωλήνων,

✓ τακτικός καθαρισμός του προστατευτικού φακού και του τραπεζιού,

✓ έλεγχος λειτουργίας του διακόπτη διακοπής έκτακτης ανάγκης.

Ένα συμπαγές κόφτη που δεν φοβάται τη σοβαρή δουλειά

Εάν θέλετε να ασχοληθείτε με την κοπή μετάλλων ακριβείας χωρίς να επενδύσετε σε μια γραμμή παραγωγής μεγάλης κλίμακας, το LT-4060 είναι ένα λογικό και καλά εξοπλισμένο σημείο εκκίνησης.
